[PNET] VTP(Vlan Trunking Protocol)



* 실습 내용

이번 실습에서는 VTP를 이용해 VLAN 정보를 중앙에서 관리하고, 다른 스위치들로 자동 전파되는 과정을 확인하였다.

• VTP Server 스위치에서 VTP 도메인 설정
• 각 스위치에서 VTP 모드 설정
• VTP Server 스위치에서 VLAN 생성
• VTP Client 스위치들은 서버에서 전파된 VLAN 정보를 자동으로 적용
• VTP Transparent 스위치는 VLAN 정보를 독립적으로 관리하며, 다른 스위치에는 전파하지 않는다.
• PC끼리 ping 테스트



* VTP(Vlan Trunking Protocol)란 무엇인가

1. VTP의 목적

• VLAN 중앙 관리
  • 네트워크에 있는 스위치마다 VLAN을 수동으로 만들 필요 없이, 서버 스위치에서 한 번만 설정하면 된다.
• 일관성 유지
  • 같은 VTP 도메인에 있는 모든 스위치가 동일한 VLAN 정보를 갖게 된다.
• 운영 효율성 향상
  • VLAN 추가/삭제/변경이 자동 동기화되므로 관리자가 편리하게 네트워크를 유지 가능하다.



2. VTP 동작 방식

• 네트워크에서 한 대 이상을 VTP 서버(Server)로 설정
• 서버에서 VLAN을 생성/수정하면, VTP 메시지를 Trunk 포트를 통해 클라이언트(Client) 스위치로 전송
• 클라이언트 스위치는 VLAN 정보를 자동으로 갱신



3. VTP 모드 종류

• Server 모드 (기본 모드)
  • VLAN 생성, 수정, 삭제 가능
  • 변경된 VLAN 정보가 같은 VTP 도메인 내 다른 스위치로 전파된다.
  • 네트워크에서 중앙 관리 역할을 담당
  • Switch(config)# vtp mode server
• Client 모드
  • VLAN 생성, 수정, 삭제 불가.
  • VTP 서버에서 전송된 VLAN 정보를 수신하여 적용만 가능
  • 중앙 서버에서 배포하는 VLAN을 그대로 따른다.
  • Switch(config)# vtp mode client
• Transparent 모드
  • VLAN 생성, 수정, 삭제 가능하지만, 로컬 스위치에만 적용된다.
  • VLAN 정보를 다른 스위치로 전송하지 않는다.
  • VTP 메시지는 그대로 포워딩하여 다른 스위치들끼리 통신은 유지된다.
  • 독립적으로 VLAN 관리가 필요할 때 사용
  • Switch(config)# vtp mode transparent



모드	VLAN 생성/삭제	VLAN 전파	저장 위치	특징
Server	가능	O	vlan.dat(NVRAM)	중앙 관리, 기본 모드
Client	불가	O (수신)	RAM	서버 스위치 의존
Transparent	가능 (로컬)	X (단순 전달)	vlan.dat(NVRAM)	독립 VLAN 관리, 포워딩만 수행



---



1. 토폴로지

• 중앙 스위치(vtp-sw11) : VTP Server
• 하위 스위치들(vtp-sw12 ~ 17) : Client 및 Transparent 모드
• PC8 ~ PC11 : VLAN 10, 20, 30, 50에 각각 연결
• 각 PC의 게이트웨이는 VLAN SVI에 설정

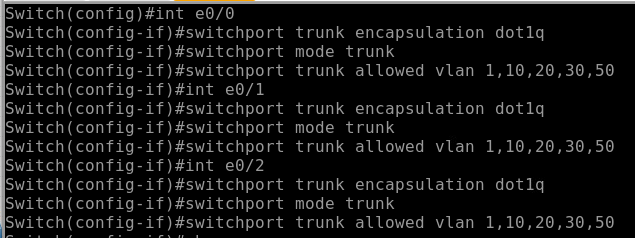

2.Trunk 설정

모든 스위치 간 연결 인터페이스에 Trunk 설정.

VTP는 VLAN 정보를 전파하기 위해 Trunk 포트가 필요하다.





3. VTP 도메인 설정

sh vtp status

→ vtp 모드, 리비전 등 확인

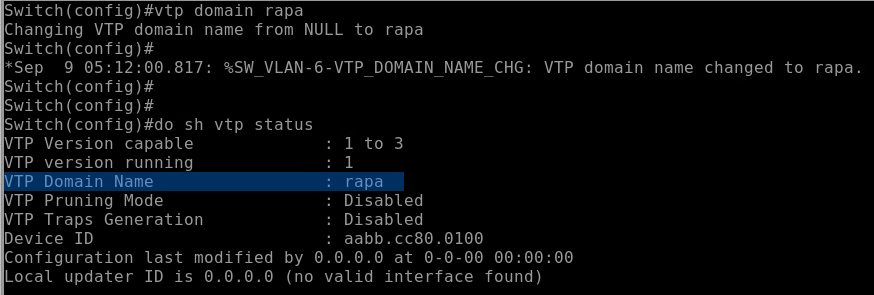

vtp domain rapa

→ 서버 스위치에서 'rapa' VTP 도메인 생성

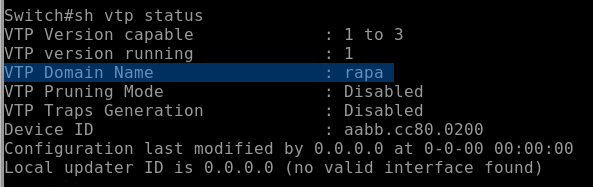

다른 스위치들도 도메인 네임이 rapa로 바뀐 것 확인.





4. VTP 모드 전환

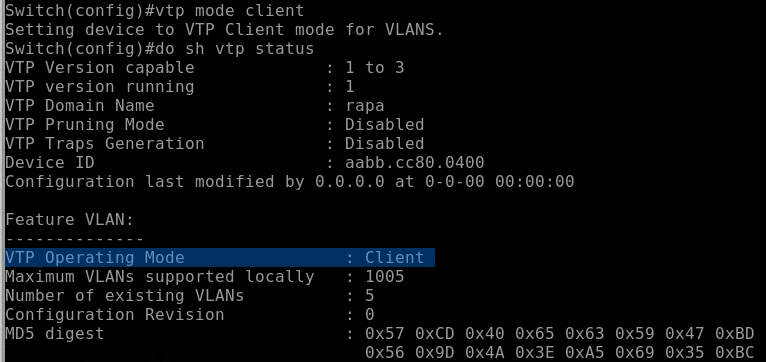

vtp mode client

→ 1번 스위치는 그대로 서버 모드로 두고, 2~6번 스위치는 client 모드로 설정하였다.





vtp mode transparent

→ 7번 스위치는 transparent 모드로 설정하였다.





클라이언트 모드인 스위치에서 vlan이 생성되지 않는 것을 확인할 수 있다.

vlan은 서버 스위치에서만 생성 가능하다.





5. VLAN 생성 및 전파 확인

서버 스위치에서 vlan 전파가 잘 되는지 확인하기 위해 vlan 10을 생성.





클라이언트 스위치에서 end로 빠져나오고 다시 sh vtp status 명령을 입력하면, 1~6번 스위치가 Revision이 1로 바뀐 것을 확인할 수 있다.

→ 위에서 생성한 vlan 10이 client로 전파된 것.



여기서 중요한 점은, 서버 스위치에서 VLAN을 새로 생성하면 Revision Number가 1 증가한다는 것이다.
따라서 이 Revision 1 값이 클라이언트 스위치들(1~6번)에 전파되어 자동으로 VLAN이 적용된다.

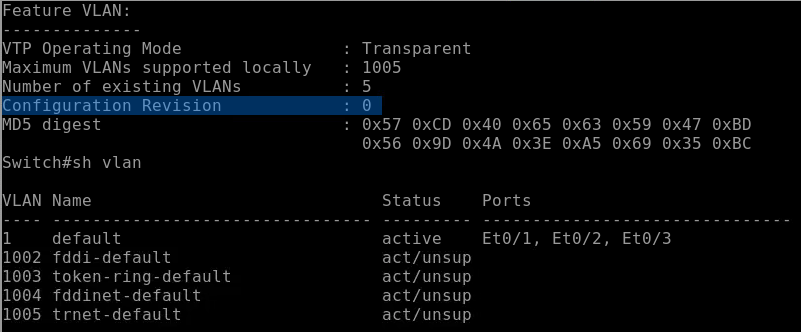

transparent 모드인 7번 스위치는 전파받지 않았다.

Transparent 모드는 VTP 정보를 받지도 않고, 보내지도 않는다.
그래서 이 스위치에는 서버에서 만든 VLAN 10이 존재하지 않고, 여전히 기본 VLAN 5개만 있는 상태이다.

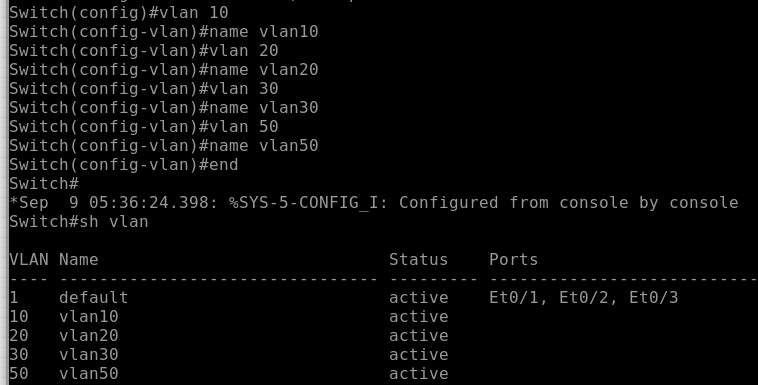

서버 스위치에서 나머지 vlan 20, 30, 50 생성





7번 스위치도 vlan 10, 20,30, 50 생성





6. VLAN 할당

pc와 연결된 스위치 포트에 vlan 할당





7. SVI 및 라우팅 설정

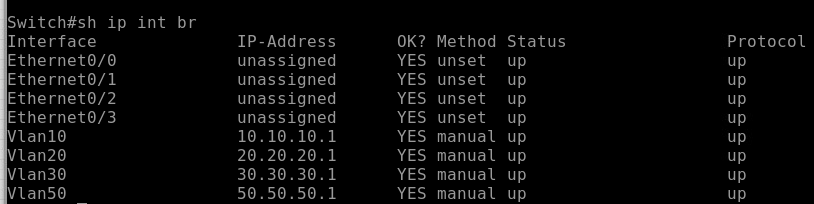

서버 스위치에서 ip routing 명령 입력해 주고, VLAN 인터페이스와 게이트웨이 IP 설정

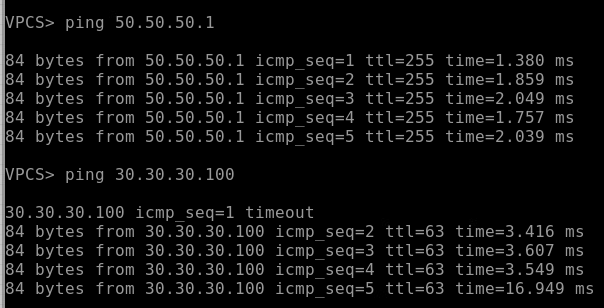

ping



끝.
