[PNET] OSPF(Open Shortest Path First) 라우팅



OSPF는 링크 상태 라우팅 프로토콜 중 하나로, 라우터끼리 가장 빠른 경로를 자동으로 계산해 주는 라우팅 시스템이다.

라우터가 많은 대규모 네트워크에서는 정적 라우팅은 관리가 힘들다.

OSPF는 자동으로 최적 경로를 찾아서 효율적으로 네트워크를 유지해 준다.

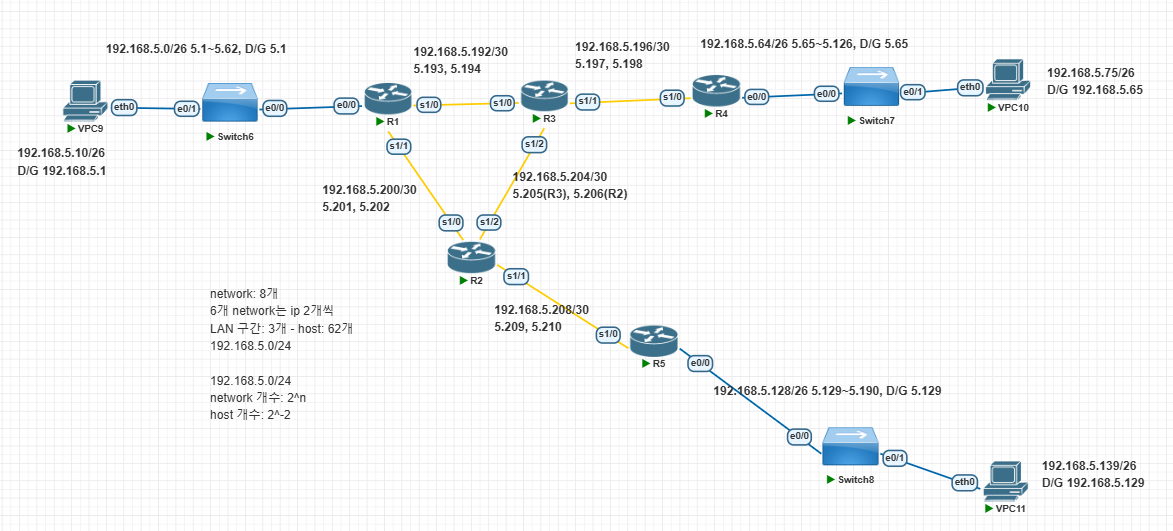

토폴로지

총 5대의 라우터와 라우터 간 Serial 링크 및 Ethernet을 통한 LAN 구성으로 구성되어 있다.





구간	서브넷	주소 수	사용 이유
라우터-라우터 연결 (Serial)	/30 (255.255.255.252)	4개 (2호스트 사용, 일대일 연결)	P2P 연결이라 2개만 필요
LAN 구간(PC+스위치)	/26 (255.255.255.192)	64개 (62호스트 가능, PC 여러대)	PC 여러 대 수용 가능한 넉넉한 대역



Serial 링크(P2P)	서브넷	주소
R1 ↔ R3	192.168.5.192/30	5.193 (R1), 5.194 (R3)
R1 ↔ R2	192.168.5.200/30	5.201 (R1), 5.202 (R2)
R2 ↔ R3	192.168.5.204/30	5.205 (R3), 5.206 (R2)
R2 ↔ R5	192.168.5.208/30	5.209 (R2), 5.210 (R5)
R3 ↔ R4	192.168.5.196/30	5.197 (R3), 5.198 (R4)



LAN 구간(PC 연결)	서브넷	게이트웨이
R1 ↔ VPC9	192.168.5.0/26	192.168.5.1	192.168.5.10
R4 ↔ VPC10	192.168.5.64/26	192.168.5.65	192.168.5.75
R5 ↔ VPC11	192.168.5.128/26	192.168.5.129	192.168.5.139

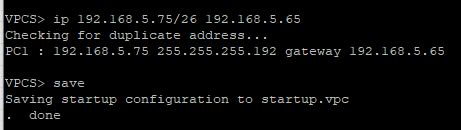

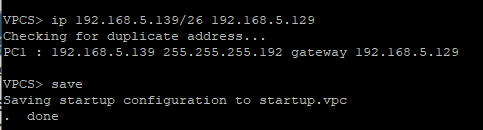

* PC IP 설정





* 라우터 인터페이스 설정

# R1
int s1/0
ip addr 192.168.5.193 255.255.255.252
no shut

int s1/1
ip addr 192.168.5.201 255.255.255.252
no shut

int e0/0
ip addr 192.168.5.1 255.255.255.192
no shut



R1





# R2
int s1/0
ip addr 192.168.5.202 255.255.255.252
no shut

int s1/1
ip addr 192.168.5.209 255.255.255.252
no shut

int s1/2
ip addr 192.168.5.206 255.255.255.252
no shut



R2





# R3
int s1/0
ip addr 192.168.5.194 255.255.255.252
no shut

int s1/1
ip addr 192.168.5.197 255.255.255.252
no shut

int s1/2
ip addr 192.168.5.205 255.255.255.252
no shut



R3





# R4
int s1/0
ip addr 192.168.5.198 255.255.255.252
no shut

int e0/0
ip addr 192.168.5.65 255.255.255.192
no shut

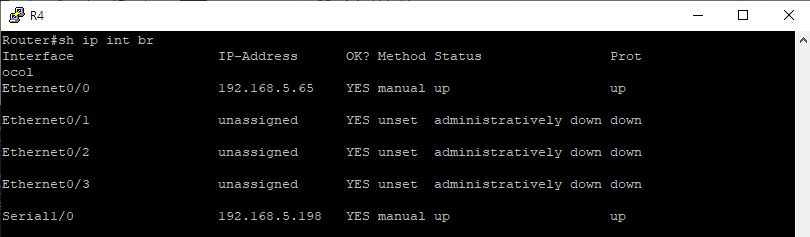

R4





# R5
int s1/0
ip addr 192.168.5.210 255.255.255.252
no shut

int e0/0
ip addr 192.168.5.129 255.255.255.192
no shut

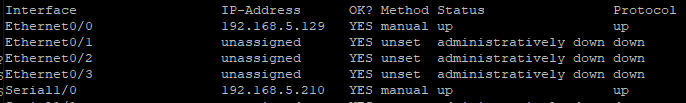

R5

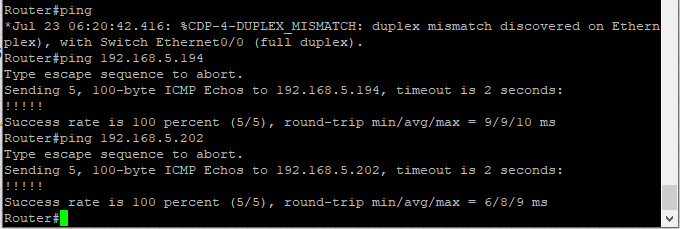

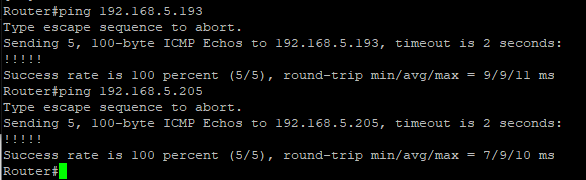

Ping R1 → R3, R2





R3  → R1, R2





R5 → R2





* OSPF 설정

서브넷	와일드카드 마스크
255.255.255.0	0.0.0.255
255.255.255.252	0.0.0.3
255.255.255.192	0.0.0.63



와일드카드 마스크는 서브넷 마스크의 반대 개념
ex) 255.255.255.252 ➝ 0.0.0.3
ex) 255.255.255.192 ➝ 0.0.0.63



" network [IP] [와일드카드마스크] area [영역번호] "

ex) network  192.168.5.0  0.0.0.63 area 0

→ 192.168.5.0부터 192.168.5.63까지 범위에 해당하는 인터페이스를 OSPF에 포함시켜라.



SPF는 Area 0을 중심으로 모든 라우터를 연결하고,

network 명령을 통해 각 인터페이스를 OSPF에 참여시켜
서로 자동으로 최적 경로를 학습하게 해주는 강력한 라우팅 프로토콜





R1 OSPF 설정





sh ip ospf nei

인접 라우터 확인





sh ip route





router ospf 100
network 192.168.5.202 0.0.0.3 area 0     ! Serial0/0 - R1 연결
network 192.168.5.209 0.0.0.3 area 0     ! Serial0/1 - R5 연결
network 192.168.5.206 0.0.0.3 area 0     ! Serial0/2 - R3 연결

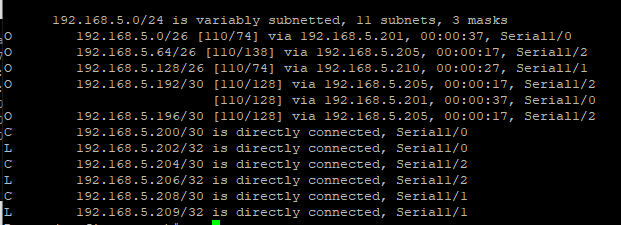

R2 OSPF 설정

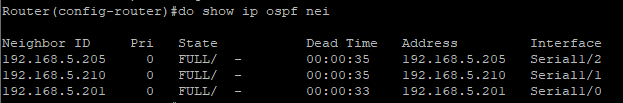

인접 라우터 확인





sh ip route

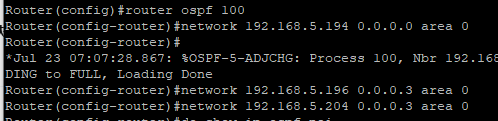

R3 OSPF 설정





인접 라우터 확인





router ospf 100
 network 192.168.5.198 0.0.0.0 area 0  # 인터페이스 하나만 지정
 network 192.168.5.65 0.0.0.0 area 0  # LAN 쪽 단일 IP 지정

R4 OSPF 설정





sh ip ospf nei

sh ip route

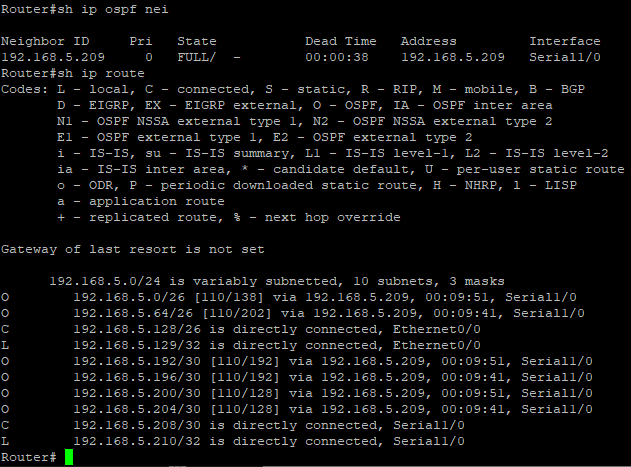

R5 OSPF 설정





sh ip ospf nei

sh ip route





# R1 OSPF
router ospf 100
network 192.168.5.0 0.0.0.63 area 0   # VPC9 연결 (Ethernet)
network 192.168.5.193 0.0.0.0 area 0  # R3와의 연결 (s1/0)
network 192.168.5.201 0.0.0.0 area 0  # R2와의 연결 (s1/0)

# R2 OSPF
router ospf 100
network 192.168.5.202 0.0.0.3 area 0  # R1과의 연결 (s1/0)
network 192.168.5.209 0.0.0.3 area 0  # R5과의 연결 (s1/1)
network 192.168.5.206 0.0.0.3 area 0  # R3과의 연결 (s1/2)

# R3 OSPF
router ospf 100
network 192.168.5.194 0.0.0.0 area 0  # R1와의 연결 (s1/0)
network 192.168.5.196 0.0.0.3 area 0  # R4와의 연결 (s1/1)
network 192.168.5.204 0.0.0.3 area 0  # R2와의 연결 (s1/2)

# R4 OSPF
router ospf 100
network 192.168.5.198 0.0.0.0 area 0  # R3과의 연결 (s1/0)
network 192.168.5.65  0.0.0.0 area 0  # VPC10 연결 (Ethernet)

# R5 OSPF
router ospf 100
network 192.168.5.210 0.0.0.0 area 0  # R2과의 연결 (s1/0)
network 192.168.5.129 0.0.0.0 area 0  # VPC11 연결 (Ethernet)

ospf 설정 전체 명령





* ping

R4 → R5





vpc9 → vpc10,11

vpc10 → vpc9,11



끝.
