오늘은 이전 실습에 이어, 라우터 환경에서 OSPF를 설정하고,
Router ID를 지정하는 방법 두 가지 방식에 대해 실습하였다.
- Loopback 인터페이스 방식
- 수동 router-id 명령 방식
- 라우터: R1, R3, R5
- OSPF Process ID: 100
- 모든 라우터는 OSPF Area 0에 참여
- Router ID 구성 방식
- R1: Loopback 인터페이스 기반 (자동 할당)
- R3: router-id 명령으로 수동 설정
- R5: 기본 설정 → Router ID는 가장 높은 인터페이스 IP로 자동 설정됨
* 라우터 인터페이스 설정

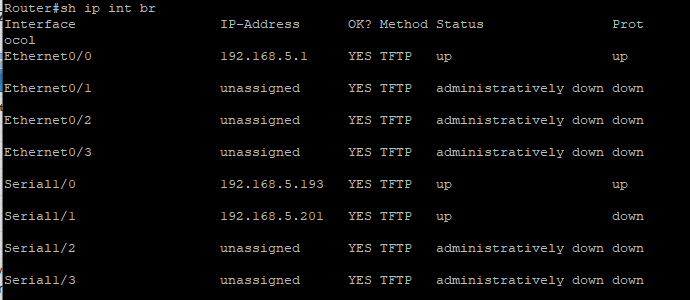

R1 인터페이스 상태 확인 → s1/1 up
s1/1 no ip addr로 제거
R1 e0/1 설정

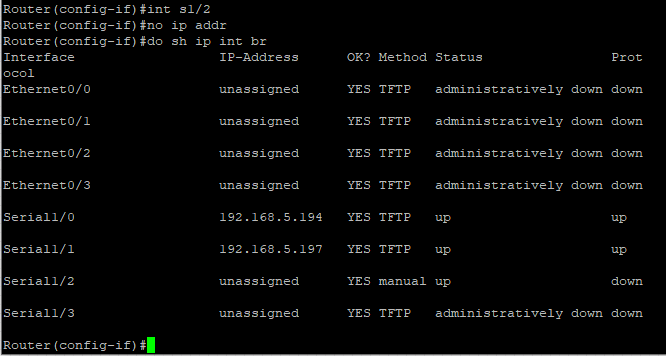

R3 s1/2 - no ip addr

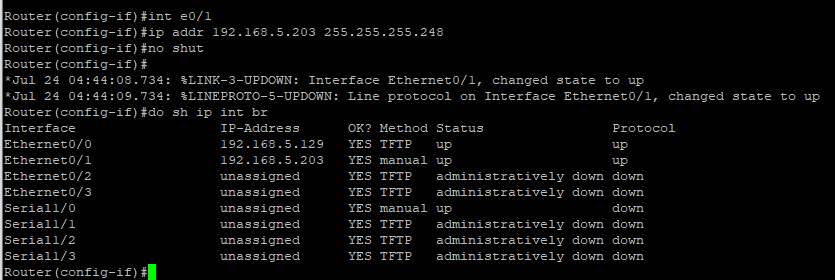

R3 e0/0 설정
R5 e0/1 설정
* OSPF 설정

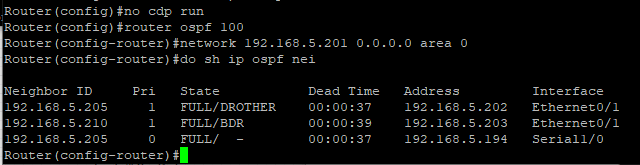

R1
R3

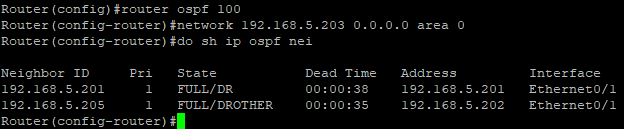

R5

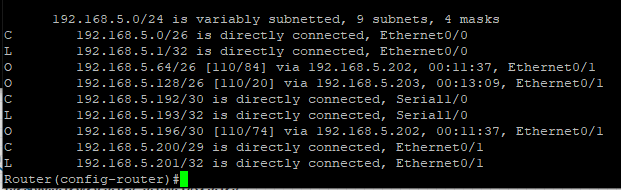

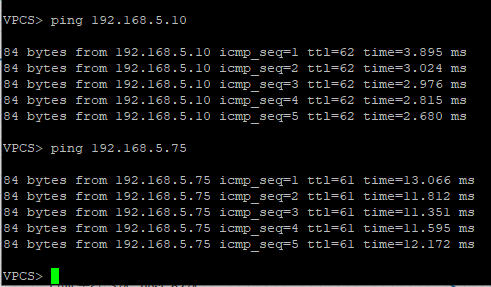

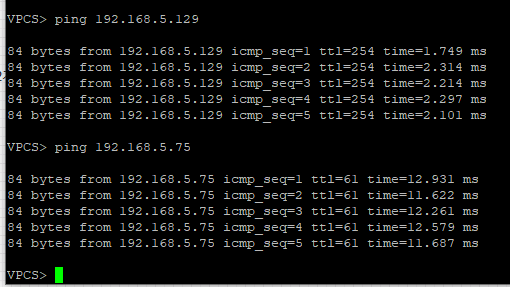

Ping
* 라우터 아이디 설정 : router-id

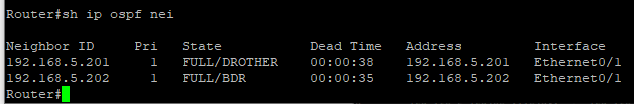

R3 아이디 3.3.3.3으로 수동 설정.
수동 설정은 즉시 반영되지 않기 때문에 do clear ip ospf process 명령으로 OSPF 프로세스를 재시작.
* loopbaCK 기반 라우터 아이디 설정

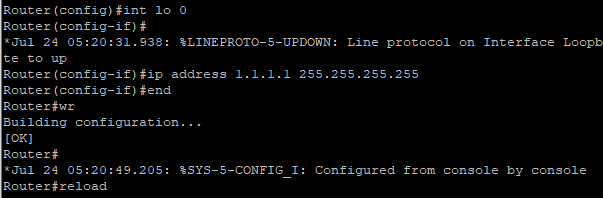

R1 Loopback 인터페이스 생성

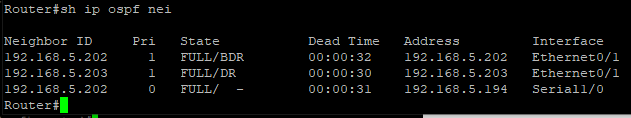

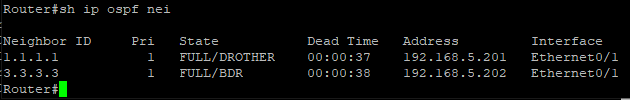

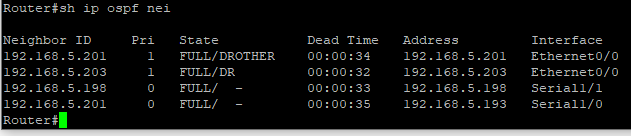

R5에서 sh ip ospf nei 해보기.
끝.
