[VMware vSphere] 공유 스토리지 구축 (2) - iSCSI 스토리지 연동 및 공유 데이터스토어 구성



2025.11.11 - [가상화/서버 가상화(VMware vSphere)] - [VMware vSphere] 공유 스토리지 구축 (1) - FreeNAS 가상머신 구축 및 iSCSI 스토리지 서버 설정

[VMware vSphere] 공유 스토리지 구축 (1) - FreeNAS 가상머신 구축 및 iSCSI 스토리지 서버 설정

위 실습에 이어서 진행하였다.



이번 실습에서는 FreeNAS에서 구성한 iSCSI 스토리지를
VMware ESXi에 연결하여 VMFS 데이터스토어로 사용하는 전체 절차를 완성했다.



💡 TIP:

• ESXi와 FreeNAS는 반드시 같은 서브넷(예: 172.16.10.0/24)에 구성해야 합니다.
• Jumbo Frame(9000 MTU)은 양쪽 모두 동일하게 설정해야 정상 작동합니다.
• vCenter에서 여러 호스트에 동일한 iSCSI 연결을 구성하면 클러스터 환경에서 공유 데이터스토어로 활용할 수 있습니다.



1. vCenter에서 iSCSI용 VMkernel 네트워크 생성 - 분산 스위치 생성

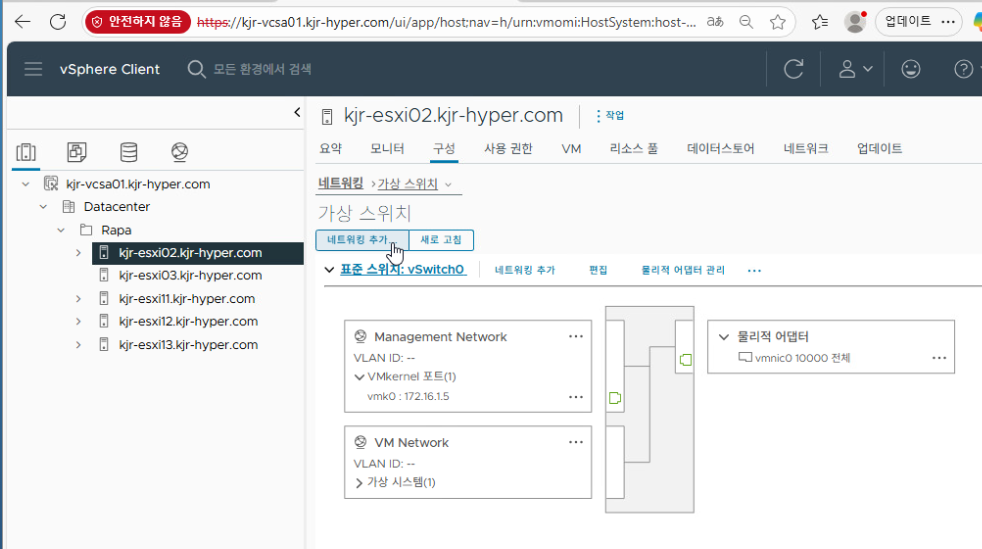

kjr-esxi02.kjr-hyper.com 호스트에서 [네트워킹 추가]

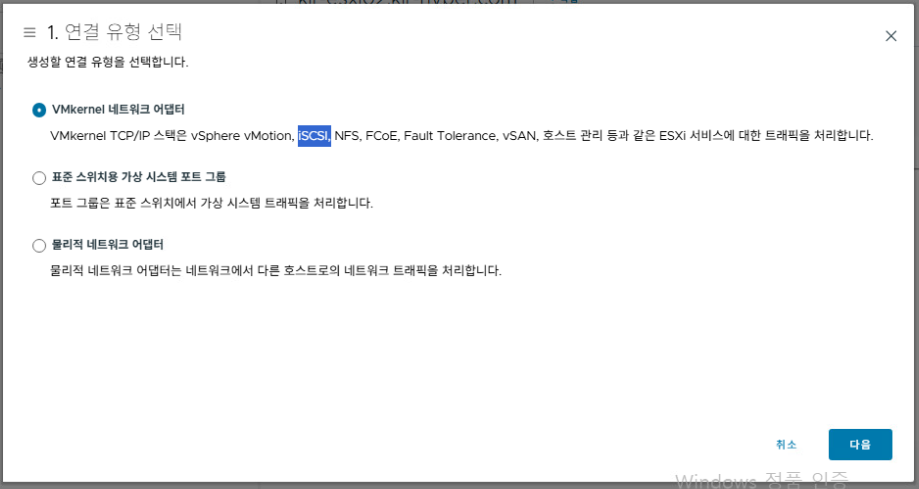

[VMkernel 네트워크 어댑터] 선택



이는 vMotion, NFS, iSCSI, Fault Tolerance, vSAN 등의 관리 트래픽을 처리한다.

스토리지 트래픽을 처리할 별도의 전용 네트워크를 생성하는 과정이다.





기존 표준 스위치 선택

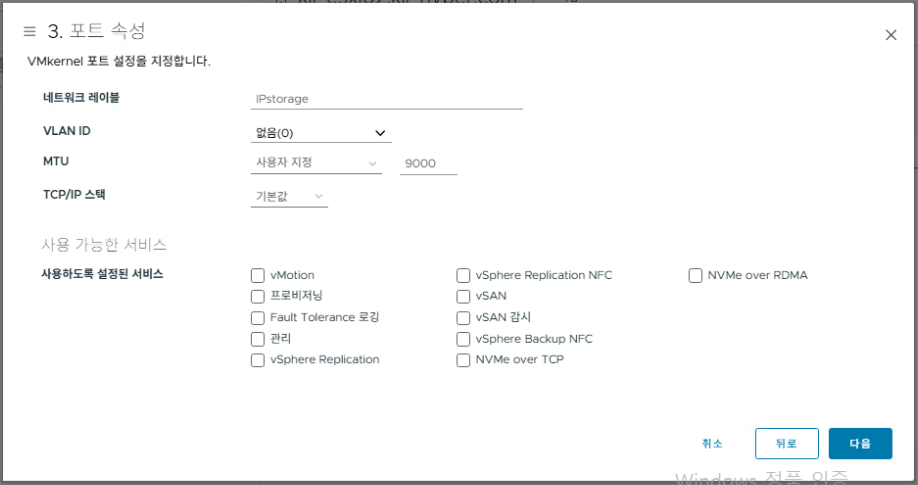

• 네트워크 레이블: IPstorage
• MTU: 사용자 지정, 9000

MTU는 FreeNAS와 동일하게 맞춰야 한다.

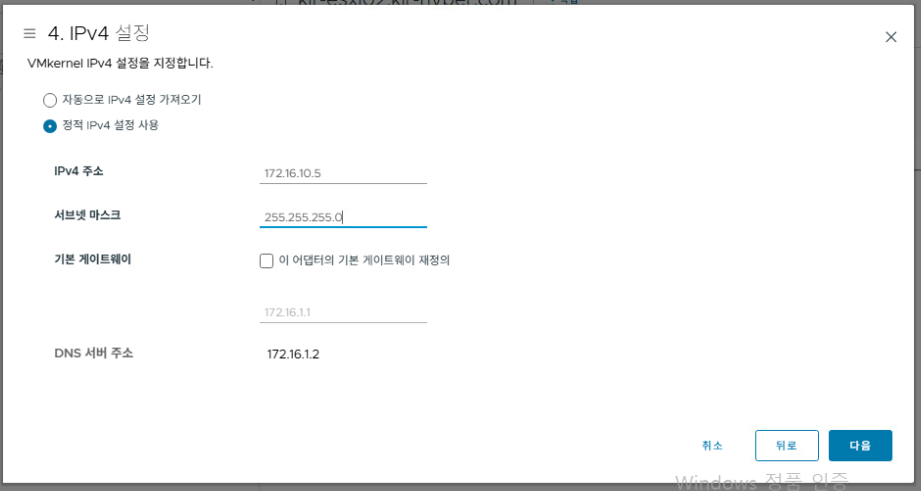

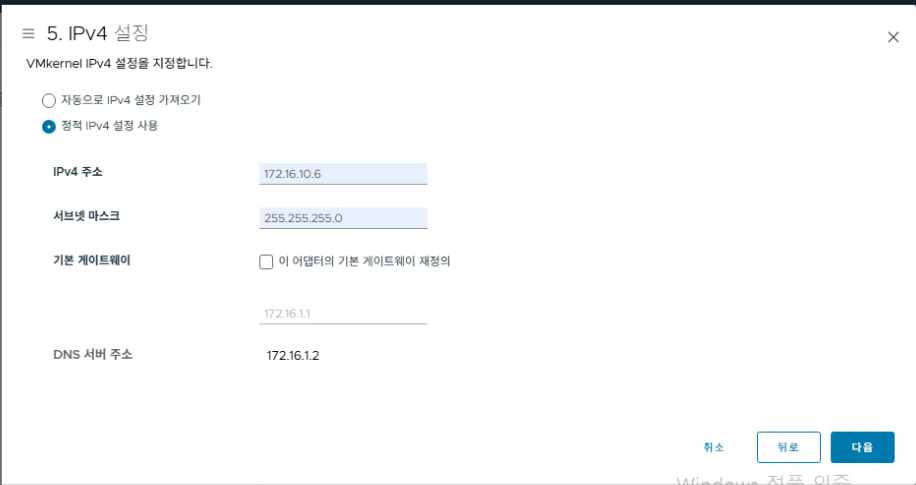

• IPv4 주소: 172.16.10.5
• 서브넷 마스크: 255.255.255.0



요약 확인하고 [완료]

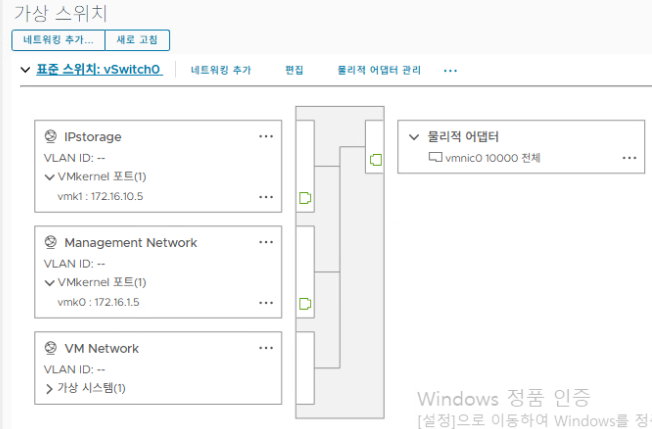

IPstorage 포트 그룹이 생성된 것을 확인할 수 있다.





2. iSCSI 소프트웨어 어댑터 구성

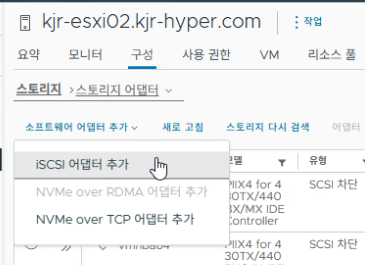

스토리지 → 어댑터 → [iSCSI 어댑터 추가]





vmhba65 iSCSI 어댑터 선택

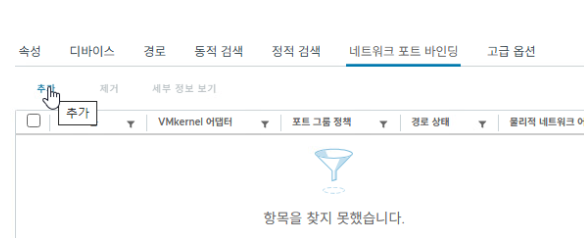

네트워크 포트 바인딩 추가

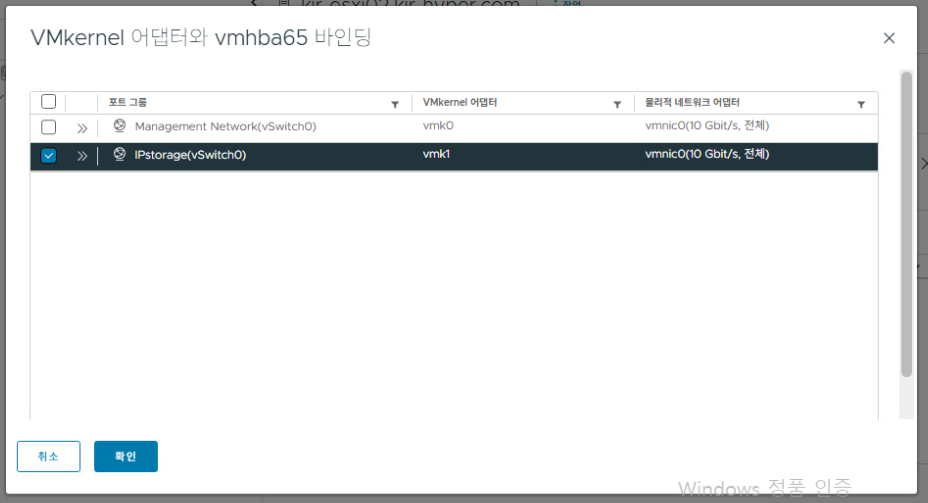

VMkernel 어댑터 vmhba65 바인딩 설정

• 포트 그룹: iPstorage(Switch0)
• VMkernel 어댑터: vmk1
• 물리적 네트워크 어댑터: vmnic0 (10 Gbit/s, 전체)

iSCSI 어댑터가 특정 VMkernel 포트를 통해 통신하도록 연결하는 과정이다.





설정 결과 확인.





3. iSCSI 타겟 동적 검색

[동적 검색] - [추가]

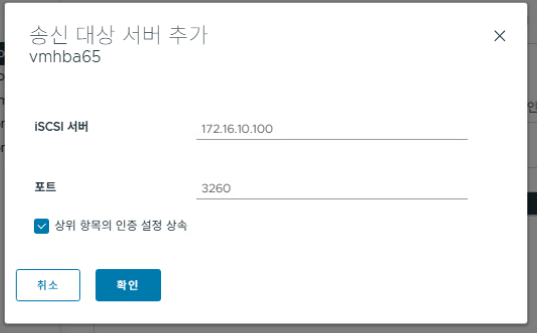

동적 검색 탭에서 [추가] 버튼을 클릭하여 FreeNAS 서버 정보를 입력한다.

• iSCSI 서버: 172.16.10.100 (FreeNAS에서 구성한 iSCSI IP)
• "상위 설정에서 인증 설정 상속" 체크

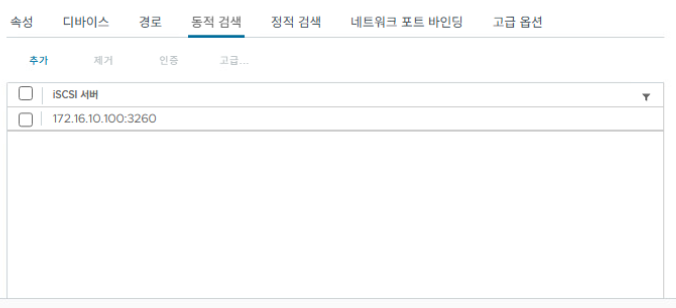

동적 검색 추가된 것 확인.





데이터스토어 탭에서 새로 연결된 FreeNAS iSCSI 디스크를 확인할 수 있다:





4. 네트워크 연결 테스트

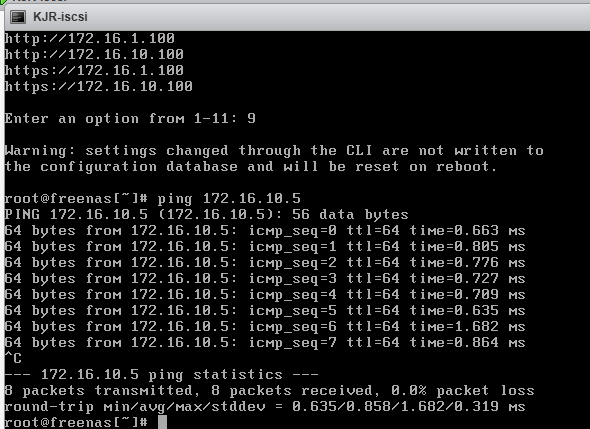

FreeNAS와 ESXi 호스트끼리 ping 테스트한다.

양방향 통신이 가능해야 iSCSI 연결이 정상적으로 작동한다.





5. VMFS 데이터스토어 생성

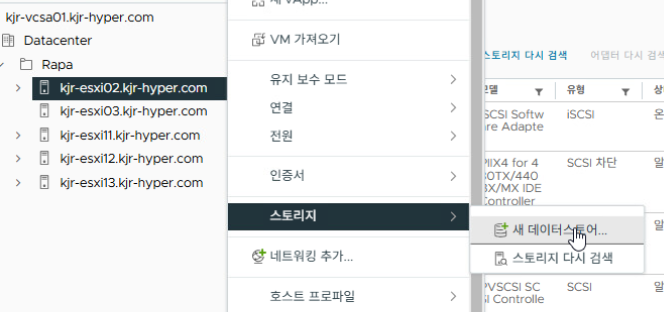

kjr-esxi02.kjr-hyper.com 호스트를 우클릭하여 "스토리지 → 새 데이터스토어"

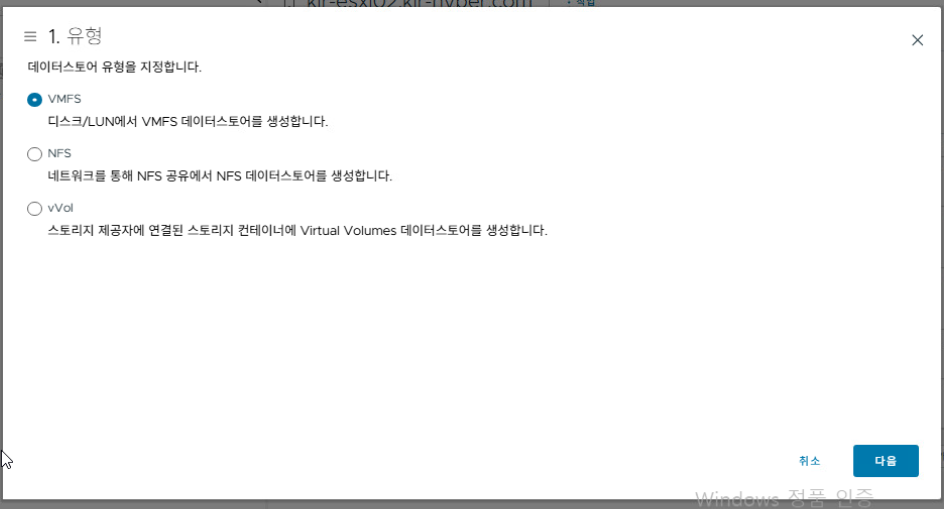

[VMFS] 선택

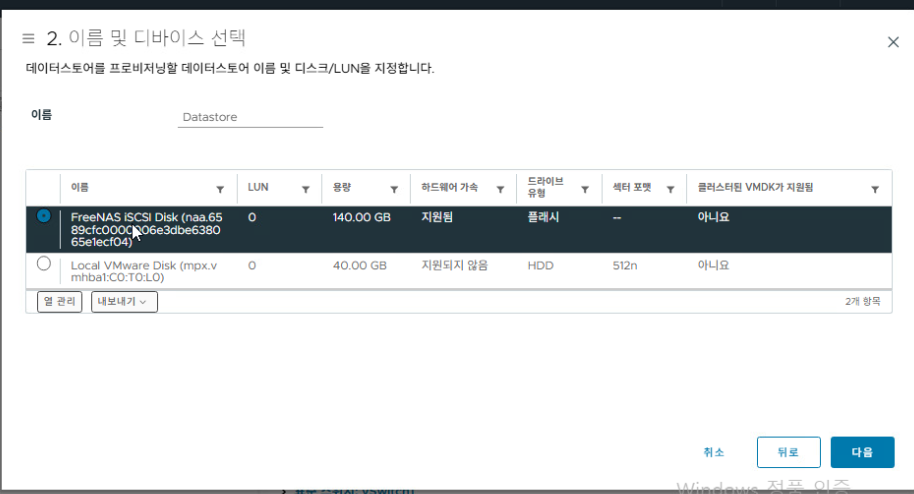

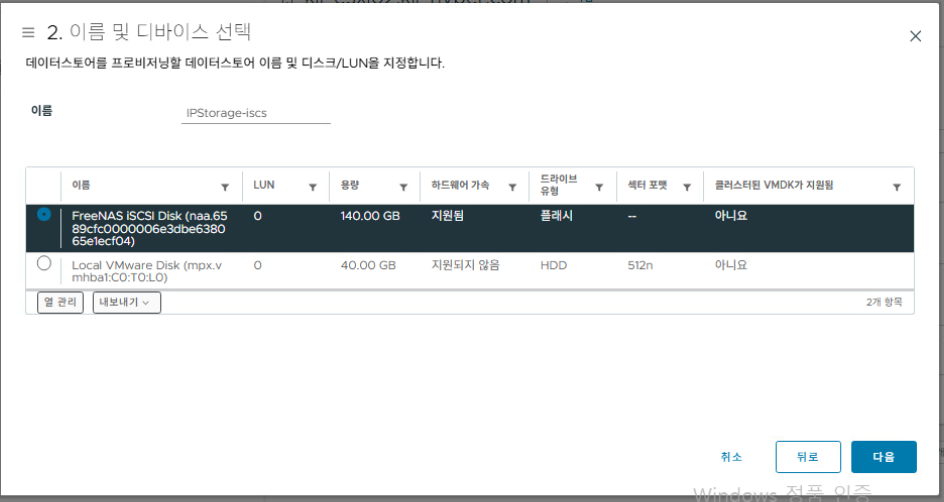

이름 및 디바이스 선택

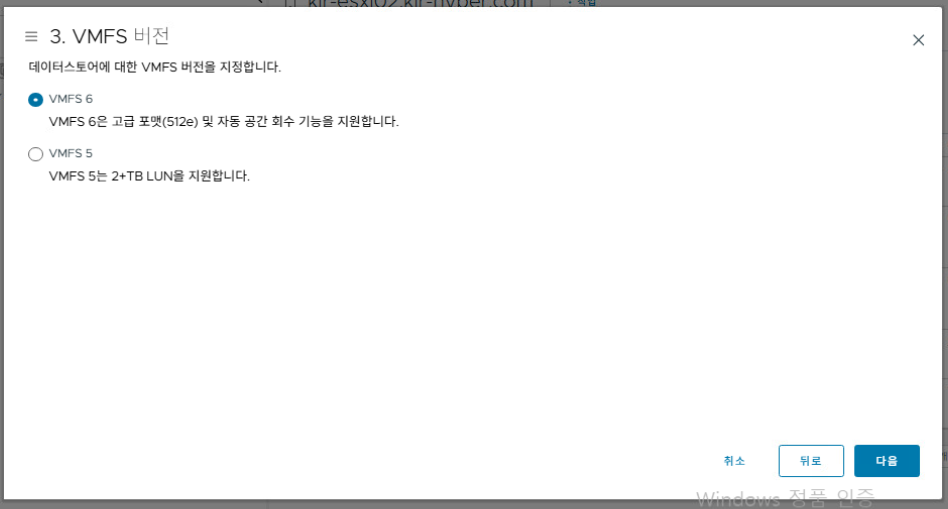

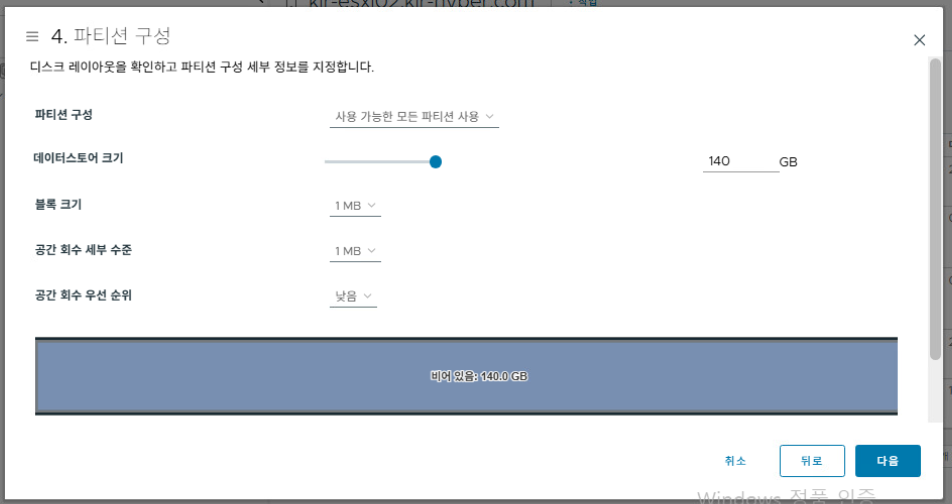

VMFS 6 선택





[다음]





요약 확인하고 [완료]



---





[완료] 버튼을 눌렀지만 작업이 완료되지 않았다.

다중 호스트가 FreeNAS iSCSI 스토리지에 접근할 수 있도록 다음 작업을 추가 수행했다.

• 분산 스위치 확장 (KJR-SW1)
• 네트워크 어댑터 추가 및 VMkernel 어댑터 구성
• iSCSI 소프트웨어 어댑터 설정
• 동일한 FreeNAS 타겟 연결
• 공유 데이터스토어 확인

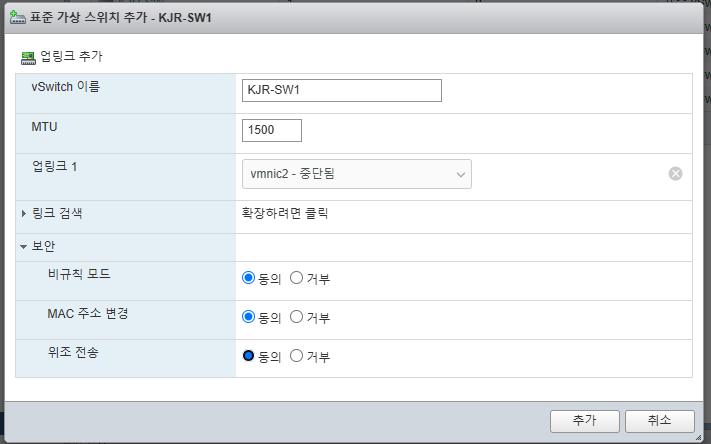

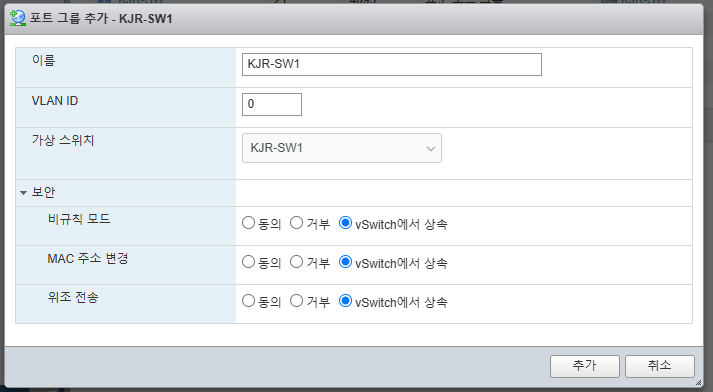

1. 가상 스위치 생성 (KJR-SW1)

• 가상 스위치 이름: KJR-SW1
• 포트 그룹: KJR-SW1
• 업링크: vmnic1 (10Gbps)

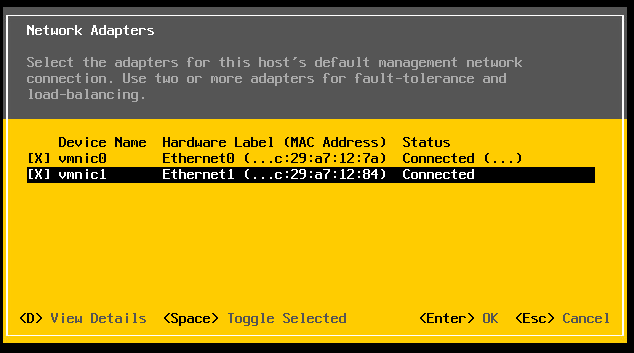

ESXi 호스트에 네트워크 어댑터를 추가한다.

• 네트워크 어댑터 1: KJR-SW
• 네트워크 어댑터 2: KJR-SW1



iscsi 서버에도 KJR-SW1 네트워크 어댑터를 추가한다.

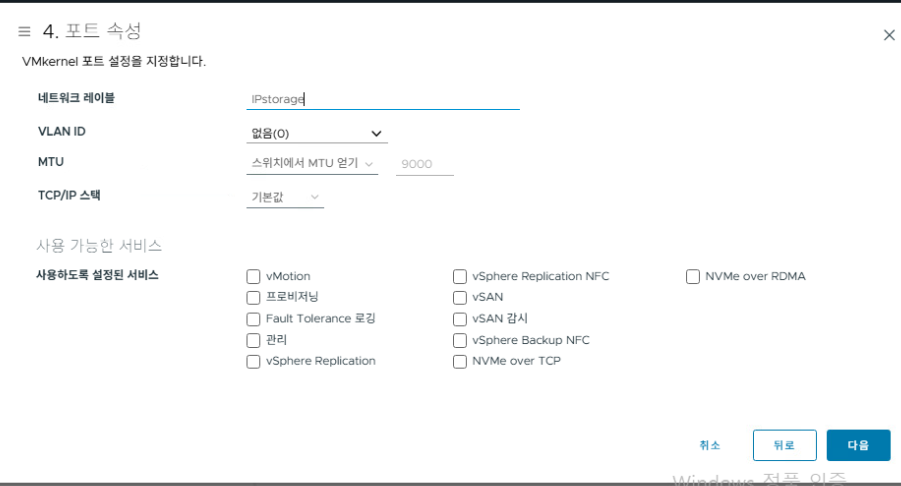

2. 새 포트 스위치 생성





• 네트워크 레이블: IPstorage
• MTU: 9000
• IPv4 주소: 172.16.10.x (호스트별 고유 IP)
• 게이트웨이: 172.16.1.1

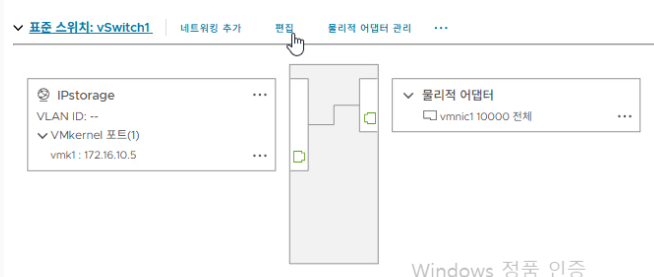

3. vSwitch1 포트 속성 및 보안 설정 확인

vSwitch1 [편집]





[속성]

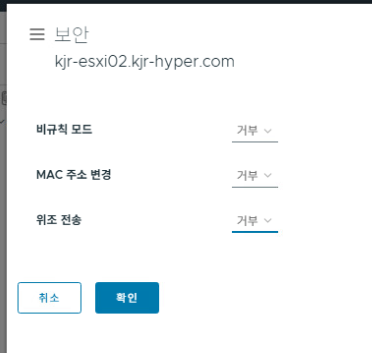

보안 설정은 기본값(거부)으로 유지해야 불필요한 트랙픽이나 공격을 방지할 수 있다.





4. 새 데이터스토어 등록

[새 데이터스토어]





IPStorage-iscsi 선택





다중 호스트가 동일한 스토리지에 접근할 수 있다.

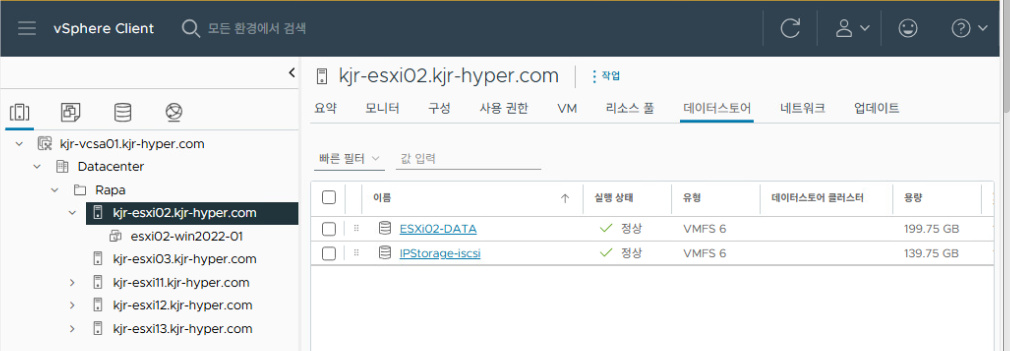

모두 동일한 IPStorage-iSCSI 데이터스토어를 인식한 것을 확인할 수 있다.



끝..
