vCenter 재구성 (1) - NAT+AD+DNS 기반 ESXi 호스트 인프라 환경 구축



이번 실습에서는 NAT을 통해 내부망과 외부망을 분리하고, AD 서버에 도메인 kjr-hyper.com을 구축하였다.



DNS 서버에는 ESXi01~03, vCenter, WinClient를 등록하여 도메인 기반 통신이 가능하도록 설정하였다.

각 ESXi 호스트는 고정 IP와 게이트웨이, DNS를 지정하고 도메인 규칙에 맞는 호스트명을 부여하였다.



이후 Ping과 nslookup으로 네트워크 및 DNS 동작을 검증하였으며, WinClient에서 도메인 주소로 ESXi 페이지 접속이 가능함을 확인하였다.



마지막으로 각 ESXi에 데이터스토어를 생성하고 AD 서버를 기준으로 NTP 동기화를 설정하여, vCenter 구축을 위한 기반 환경을 완성하였다.





실습에서 사용한 네트워크 대역은 아래와 같다.

장비 이름	역할	IP 주소	설명
KJR-NAT	NAT 서버	172.16.1.1(내부)/ 192.168.2.121/24(외부)	게이트웨이 역할
KJR-Master	AD + DNS 서버	172.16.1.2/24	도메인 컨트롤러, DNS
ESXi01	ESXi 호스트 1	172.16.1.3/24	kjr-esxi01.kjr-hyper.com
VCSA01	vCenter Server (예정)	172.16.1.4/24	vCenter 설치 전 DNS에 미리 등록
ESXi02	ESXi 호스트 2	172.16.1.5/24	kjr-esxi02.kjr-hyper.com
ESXi03	ESXi 호스트 3	172.16.1.6/24	kjr-esxi03.kjr-hyper.com
WinClient	클라이언트 PC	172.16.1.90/24	도메인 가입 및 검증용





1. NAT 서버

NAT 서버가 내부와 외부를 이어주는 게이트웨이 역할을 수행한다.

• 내부망: 172.16.1.1/24 (이더넷 1) → 게이트웨이 역할

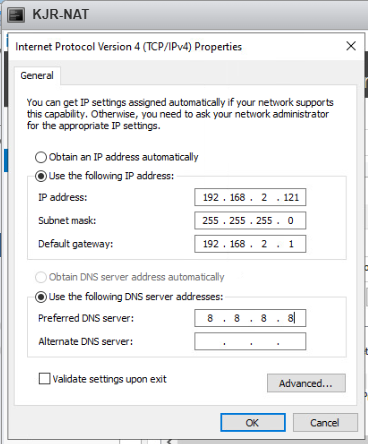

• 외부망: 192.168.2.0/24 (이더넷 0)



2. AD 및 DNS 구성

1) AD 서버 IP 설정

• IP: 172.16.1.2
• 게이트웨이: 172.16.1.1 (NAT 서버 내부망 IP)
• DNS: 8.8.8.8



2) AD 도메인 생성

AD 설치 후 도메인을 생성한다.(도메인명: kjr-hyper.com)

이후 DNS와 연동되어 내부망에서 호스트명을 기반으로 통신할 수 있게 된다.

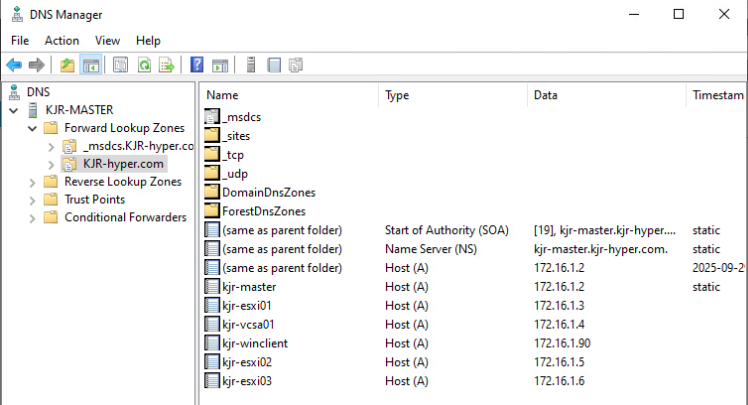

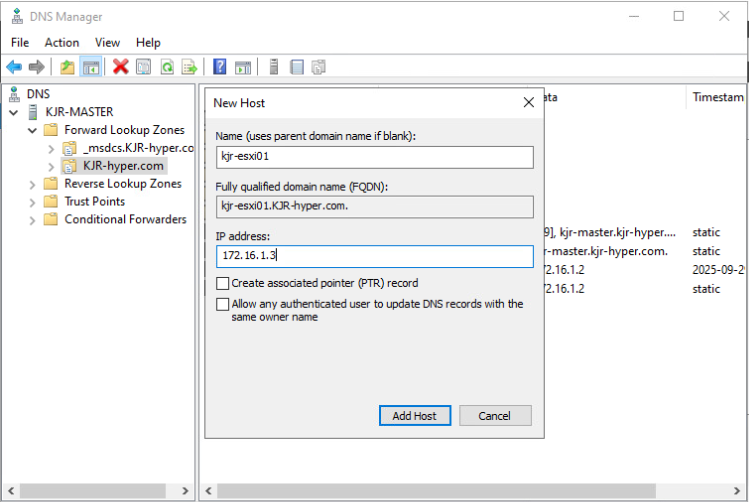

3) DNS 설정

Forward Lookup Zone에 도메인명이 생긴 것을 확인하고,

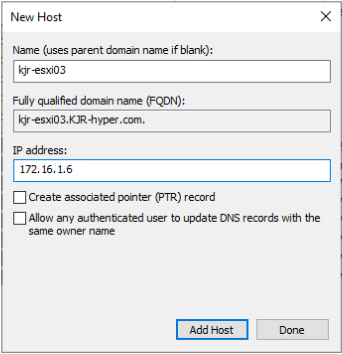

도메인 내에서 각 장비가 이름으로 접근될 수 있도록 DNS에 등록한다.(호스트 추가)

• kjr-esxi01 → 172.16.1.3

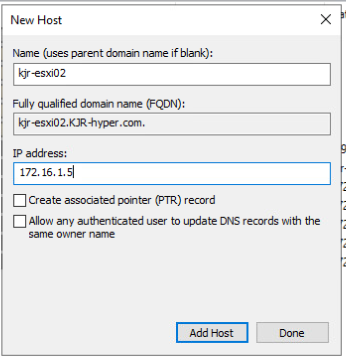

• kjr-esxi02 → 172.16.1.5
• kjr-esxi03 → 172.16.1.6
• kjr-vcsa01 → 172.16.1.4
• kjr-winclient → 172.16.1.90



AD 및 DNS 구성 끝.





3. ESXi01

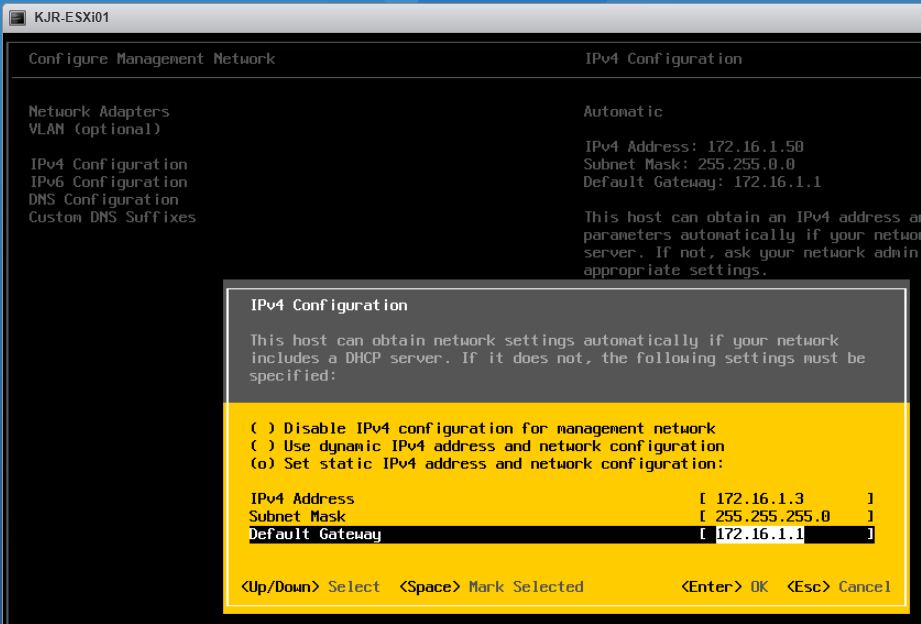

ESXi01 네트워크 설정

• IPv4: 172.16.1.3
• 게이트웨이: 172.16.1.1 (NAT)
• DNS: 172.16.1.2 (AD DNS 서버 IP)
• 호스트네임: kjr-esxi01.kjr-hyper.com

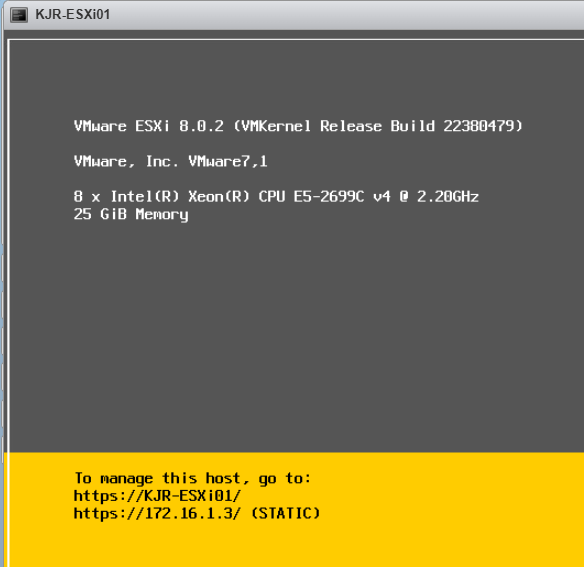

재부팅 후 설정이 적용된 것을 확인한다.





NAT(게이트웨이) 및 DNS 서버와 핑 테스트





WinClient 네트워크 설정

• IPv4: 172.16.1.90
• 게이트웨이: 172.16.1.1 (NAT)
• DNS: 172.16.1.2 (AD DNS)



nslookup으로 DNS 서버에 등록된 호스트들이 정상적으로 이름-주소 변환됨을 확인한다.

• nslookup kjr-esxi01.kjr-hyper.com → 172.16.1.3 정상 해석
• nslookup kjr-winclient.kjr-hyper.com → 172.16.1.90 정상 해석



브라우저에서 kjr-esxi01.kjr-hyper.com에 접속하면 ESXi01 관리 웹페이지 로그인 화면이 나온다.

도메인 기반 네트워크가 완성되어, IP가 아닌 도메인 이름으로 접속 가능해진 것이다.





데이터스토어 생성

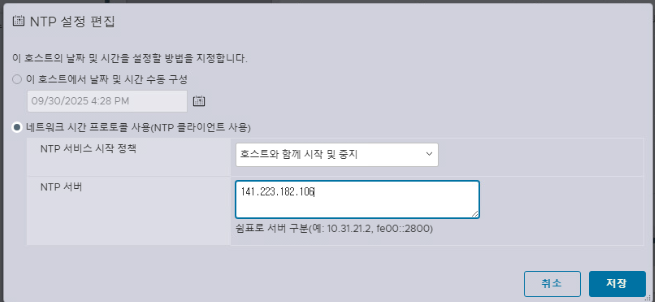

NTP 설정

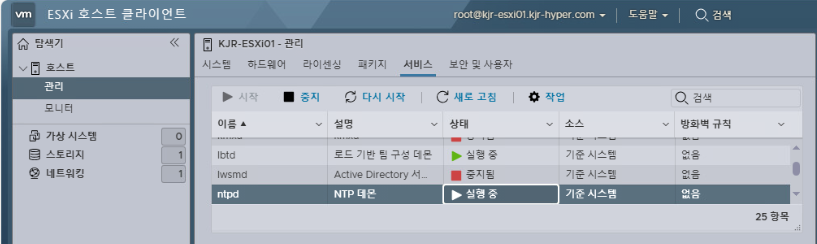

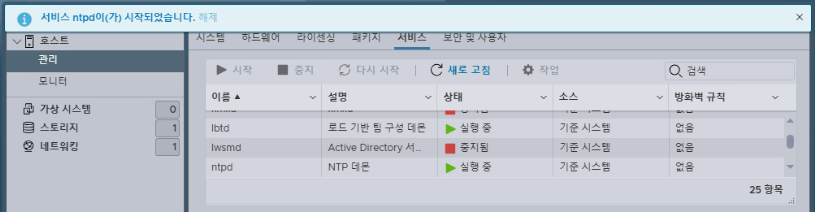

[서비스]에서 NTP 실행



ESXi01 구성 끝.





4. ESXi02

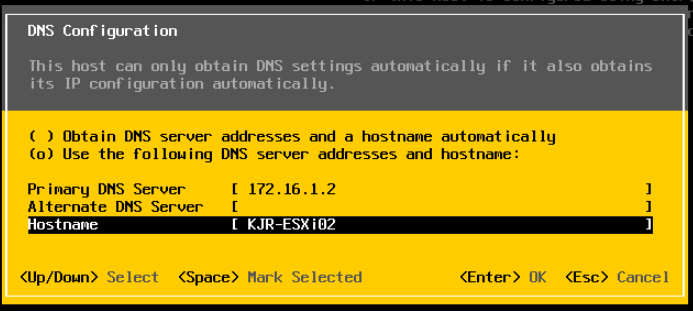

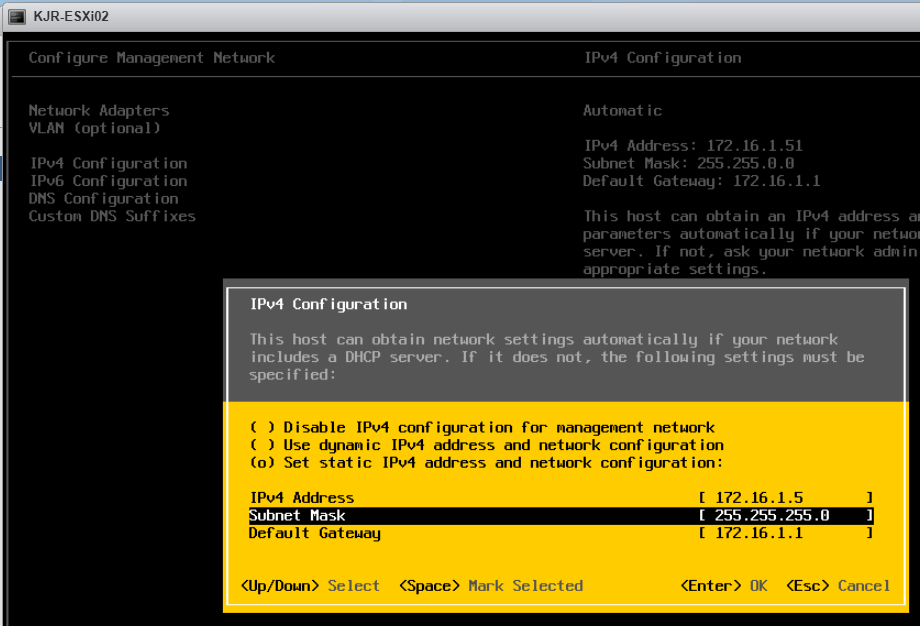

ESXi02 네트워크 설정

• IP: 172.16.1.5
• Subnet Mask: 255.255.255.0
• Gateway: 172.16.1.1 (NAT)
• Primary DNS: 172.16.1.2 (AD DNS)
• Hostname: KJR-ESXi02

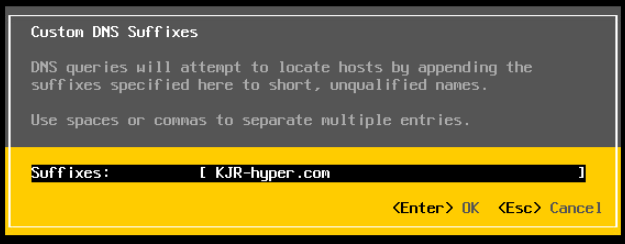

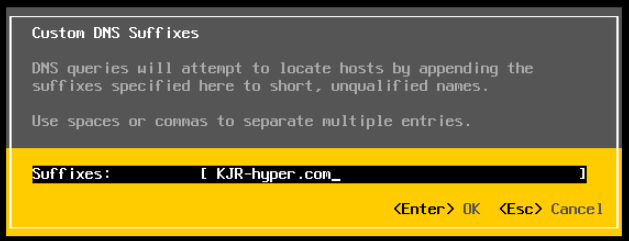

• Custom DNS Suffix: KJR-hyper.com



재부팅하고 핑테스트

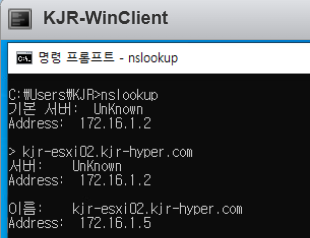

nslookup 테스트

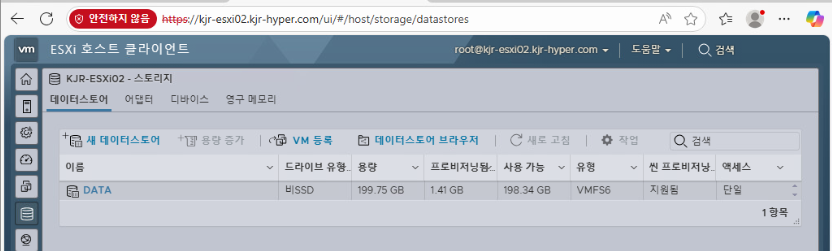

데이터스토어 생성





NTP 설정



ESXi02 구성 끝.





5. ESXi03

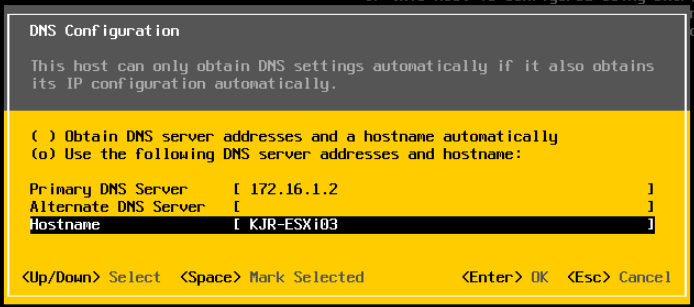

• IP: 172.16.1.6/24
• Gateway: 172.16.1.1 (NAT)
• Primary DNS: 172.16.1.2 (AD DNS)
• Hostname: KJR-ESXi03
• Suffix: KJR-hyper.com

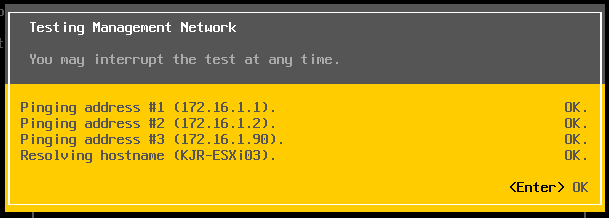

재부팅하고 핑테스트





데이터스토어 생성





NTP 설정



ESXi03 구성 끝.





DNS 서버의 DNS가 자신(127.0.0.1)으로 바뀌어있는 것을 확인...



끝...
