[PNET] OSPF Route Summarization



2025.08.05 - [클라우드 아키텍처 전문가 양성과정/네트워크 중급(CCNP ENARSI)] - [PNET] OSPF와 EIGRP 간 라우팅 정보 재분배(redistribute)

[PNET] OSPF와 EIGRP 간 라우팅 정보 재분배(redistribute)

이전 실습에 이어서 추가 구성하였다.

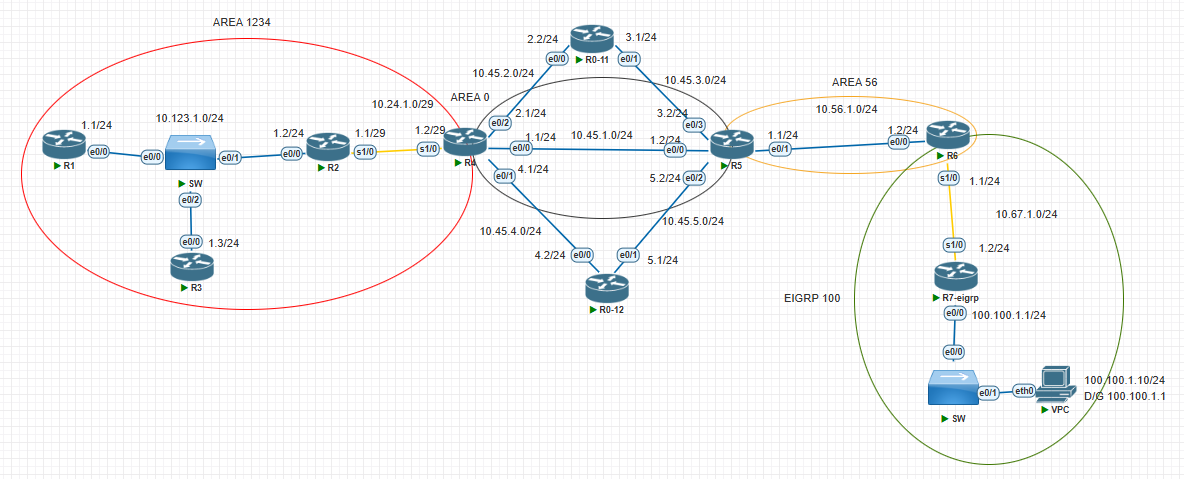

토폴로지





* OSPF Loopback 인터페이스 EIGRP로 Redistribution

# R6에서 Loopback 인터페이스 설정
int lo 64
ip addr 172.16.64.1 255.255.255.0
int lo 72
ip addr 172.16.72.1 255.255.255.0
int lo 80
ip addr 172.16.95.1 255.255.255.0

R6 (Area 56의 내부라우터)

Loopback 인터페이스 설정, EIGRP 영역으로 redistribute, OSPF Area 56에 등록

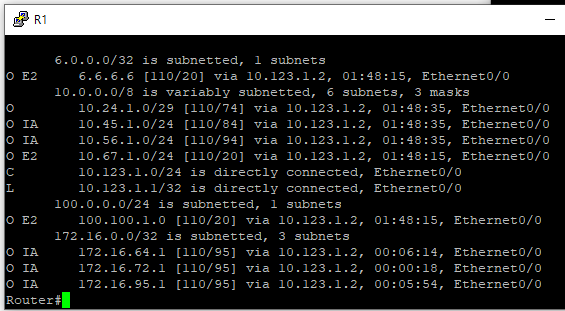

R1에서 sh ip route



O IA 172.16.64.0/24
O IA 172.16.72.0/24
O IA 172.16.95.0/24

• O IA = OSPF Inter-Area
• R1은 Area 56이 아닌 다른 영역이므로, 이 경로들은 다른 Area로부터 전파된 경로임을 의미
• OSPF 라우팅이 잘 전파되고 있음 확인.





R7에서 sh ip route



D EX 172.16.64.0/24
D EX 172.16.72.0/24
D EX 172.16.95.0/24

• D EX = EIGRP External
• R6에서 설정한 Loopback 네트워크가 EIGRP까지 잘 넘어온 상태





R4

라우터 인터페이스 IP 할당, OSPF 등록





R5

라우터 인터페이스 IP 할당, OSPF 등록





R0-11

라우터 인터페이스 IP 할당, OSPF 등록

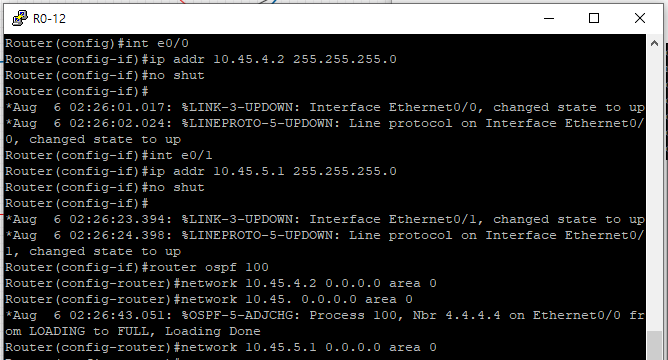

R0-12

라우터 인터페이스 IP 할당, OSPF 등록

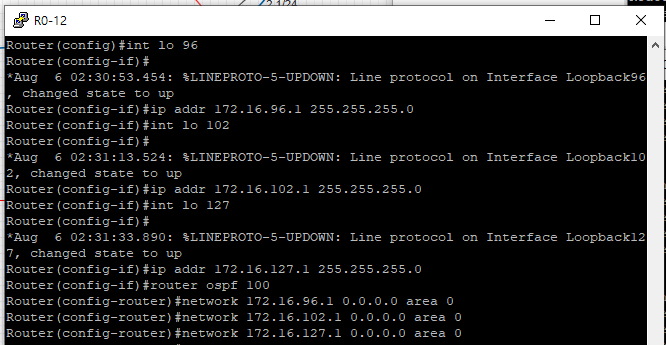

R0-12

Loopback, OSPF





R7에서 sh ip route





R1

Loopback, OSPF

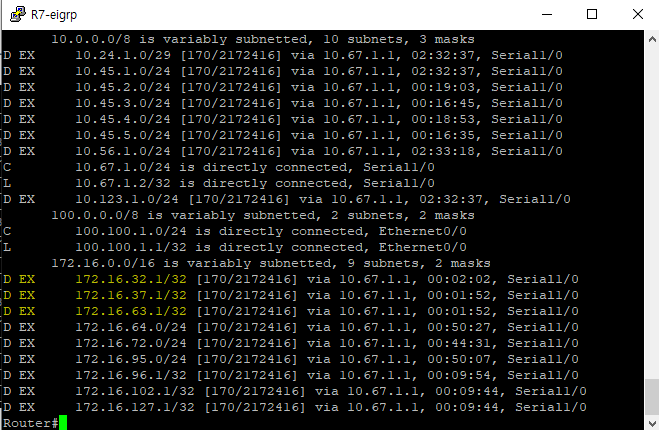

R7에서 sh ip route





* Summarization 설정

# ABR 라우터에서 사용되는 요약 명령어
area <area-id> range <summary-address> <mask>





R4에서 summarization 적용.



R4는 Area 1234와 Area 0 사이의 ABR 라우터이다.

OSPF ABR 라우터에서 Area 1234에서 나오는 경로들을 요약해서 Backbone Area(0)으로 전파할 때 사용하는 설정이다.





summarization 설정 전 테이블과 비교해 보면,

R7 라우터에서는 원래 /32 단위로 수신되던 루프백 경로들이 /19로 요약되어 표시되었다.





172.16.96.1/32
172.16.102.1/32
172.16.127.1/32



위 3개 주소를 172.16.96.0/19으로 요약해서 R1에 잘 전달되었다.



/19는 여러 개의 연속된 네트워크를 하나로 묶기 위해 공통된 범위를 찾은 결과이다. 요약하고자 한 세 주소의 공통 비트가 앞에서 19개까지 일치했기 때문에 /19이다.

이 설정을 통해 여러 경로가 하나의 요약 주소로 통합되어 전파되도록 구성되었다.





R5에서 summarization 적용.

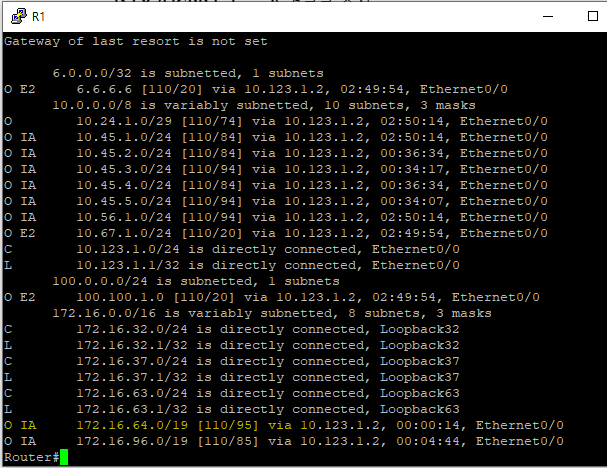

O IA 172.16.64.0/19 [110/95] via 10.123.1.2
O IA 172.16.96.0/19 [110/85] via 10.123.1.2

• 원래 개별적으로 보이던 여러 경로들이 /19로 축약됨
• IA는 Inter-Area → Area 56과 Area 0에서 각각 온 정보라는 뜻

/19는 172.16.64.0 ~ 172.16.95.255 범위를 포함하는 넓은 네트워크 주소이며,
이 설정을 통해 여러 경로가 하나의 요약 주소로 통합되어 전파되도록 구성되었다.

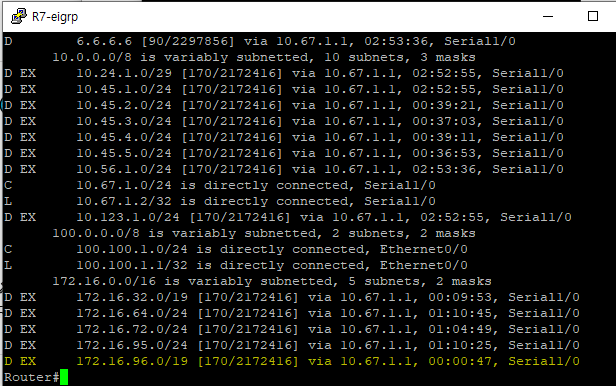

R7에서도 경로가 성공적으로 요약되어 전달된 것을 확인.

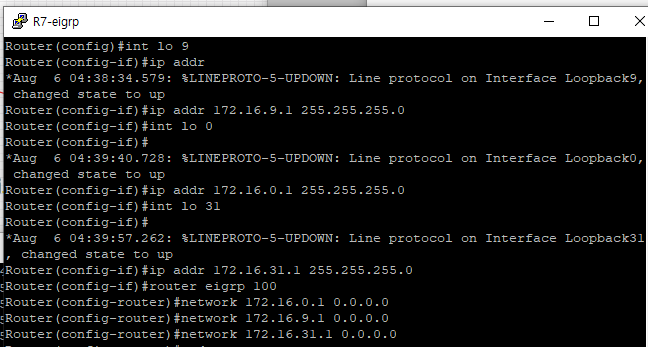

R7

Loopback, EIGRP





R1이 경로를 잘 수신하였다.

(E2는 EIGRP External을 의미)





R6에서 요약 적용.

R6은 Area 56과 EIGRP 영역의 ABR





잘 요약되었다.



끝.
