가상 링크를 학습하기 위해 이전 실습에서 AREA 16만 추가 구성하였다.





1. AREA 16 구성

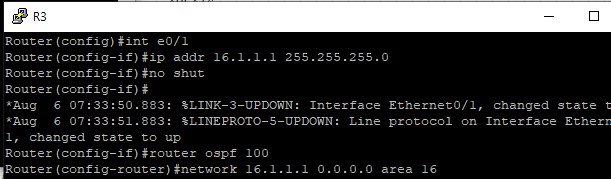

R3에 AREA 16 구성

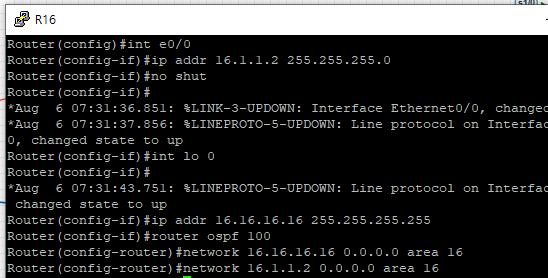

R16에 AREA 16 구성

Loopback 16.16.16.16/32는 R16의 가상 네트워크 주소





2. Virtual-Link 구성

# R3
router ospf 100
area 1234 virtual-link 4.4.4.4

# R4
router ospf 100
area 1234 virtual-link 10.123.1.3



여기서 4.4.4.4는 R4의 라우터 아이디, 10.123.1.3은 R3의 라우터아이디이다.



Area 16은 백본(Area 0)과 직접 연결되어 있지 않기 때문에, R3와 R4 사이에 Virtual-Link를 설정해야 한다.

Virtual-Link는 백본과 직접 연결되지 않은 영역이 OSPF 라우팅 정보를 주고받을 수 있도록 해준다.





R3의 라우터 아이디는 위 명령으로 확인 가능.





R4에서 sh ip route 한 결과,

O IA 16.16.16.16/32 → Area 16의 라우팅 정보가 R4까지 도달했음을 확인.





Ping pc → 16.16.16.16(R16)

전체 경로가 정상적으로 연결되었고, Virtual-Link를 통한 Area 16 경로까지 통신에 성공하였다.



끝.
