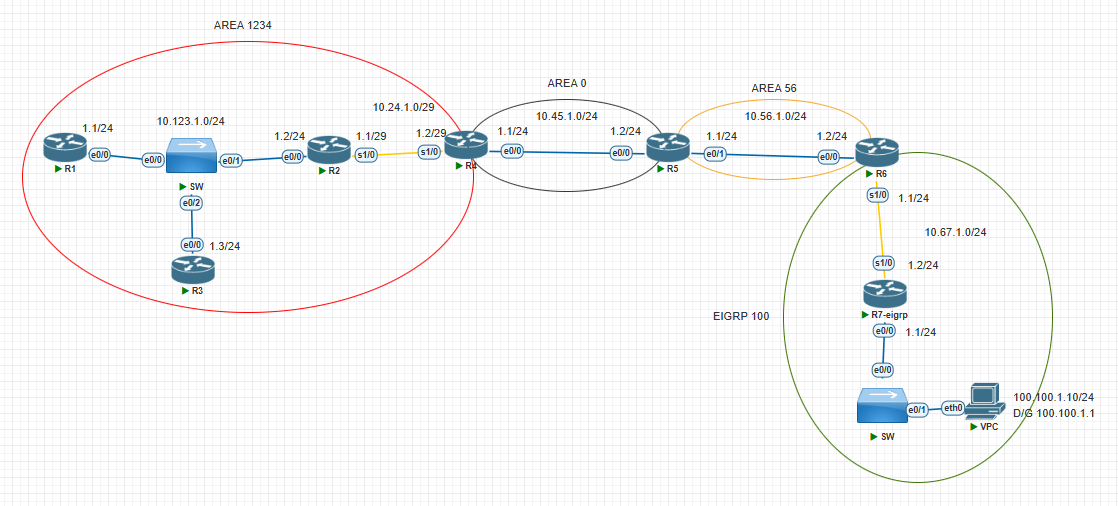

이전 실습에 이어서 추가 구성하였다.
이번 실습에서는 OSPF와 EIGRP라는 두 개의 서로 다른 라우팅 프로토콜이 사용하는 네트워크 환경에서 라우팅 정보를 서로 교환(Redistribution) 할 수 있도록 하였다.
R6 라우터는 OSPF와 EIGRP 둘 다 사용하도록 설정하고, 각 프로토콜의 라우팅 정보를 상대 프로토콜로 재분배(redistribute) 하였다.
실습 내용은 아래와 같다.
- 기존 OSPF 토폴로지에 EIGRP 추가 구성
- redistribute 명령으로 OSPF와 EIGRP 상호 경로 교환
- show ip route 명령으로 확인
* 라우터 인터페이스 IP 할당 및 EIGRP 설정
R6
인터페이스 IP 할당 및 EIGRP 설정
int lo 6 # Loopback6 인터페이스 생성
ip address 6.6.6.6 255.255.255.255 # Loopback6 인터페이스에 IP 할당
router eigrp 100 # Loopback 인터페이스도 EIGRP에 포함
network 6.6.6.6 0.0.0.0R6
Loopback 및 EIGRP 설정
R7
인터페이스 IP 할당

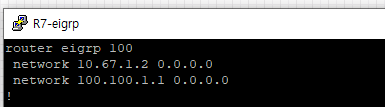

R7
EIGRP 설정
VPC > ping 6.6.6.6
* OSPF와 EIGRP 간 라우팅 정보 재분배(Redistribute)
R6는 EIGRP와 OSPF를 동시에 사용하는 라우터이다.
# EIGRP → OSPF로 정보 전달
router ospf 100
redistribute eigrp 100 subnets
# OSPF → EIGRP로 정보 전달
router eigrp 100
redistribute ospf 100 metric 1544 10 255 1 1500
- 1544 : 대역폭 (kbps)
- 10 : 지연
- 255 : 신뢰도
- 1 : 로드
- 1500 : MTU
위 값들은 임의로 설정한 건데, sh ip int s1/0에 들어가서 참조한 값임.
R7에서 sh ip route 결과,
- D EX → 외부 라우팅 정보 (OSPF에서 들어온 정보)
- D → 내부 EIGRP 정보

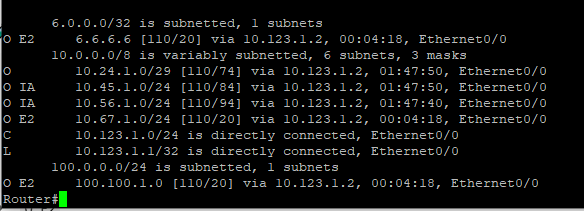

R1에서 sh ip route 결과,
- E2 → EIGRP에서 들어온 외부 경로
- O, O IA → OSPF 내부 및 인터에어리어 경로
끝.
