[PNET] Multi-Area OSPF, DR(Designated Router)/BDR(Backup DR)

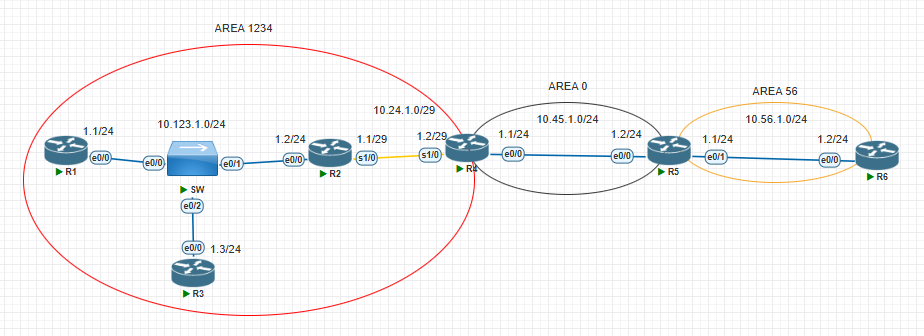

토폴로지

실습 내용

• OSPF 멀티에어리어 구성 (Area 1234, 0, 56)
• DR/BDR 자동 선출 구조 확인
• Priority 값을 통해 수동으로 DR/BDR 지정
• show ip ospf neighbor 명령으로 확인



용어 정리

DR (Designated Router)	Broadcast 네트워크에서 대표 라우터
BDR (Backup DR)	DR 장애 시 자동 승격
DROTHER	DR/BDR이 아닌 일반 라우터
선출 기준	1. Priority 값, 2. Router ID (큰 쪽 우선)
제외 방법	Priority 0 설정 시 선출 제외됨



Area	네트워크 규모 분산/계층화를 위한 논리 단위
Backbone (Area 0)	모든 Area는 반드시 Area 0을 통해 연결되어야 함
ABR (Area Border Router)	두 개 이상의 Area에 속하는 라우터
Router ID	OSPF에서 라우터를 식별하는 고유한 값 (수동 설정 가능)

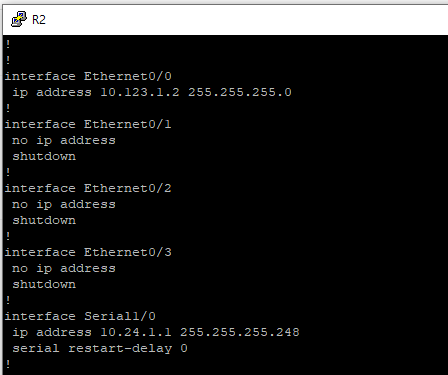

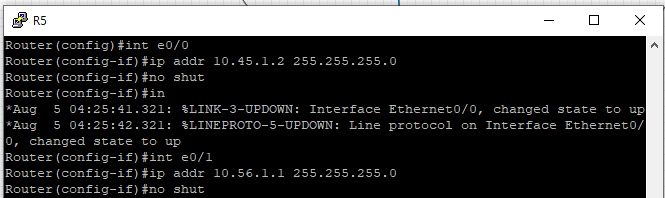

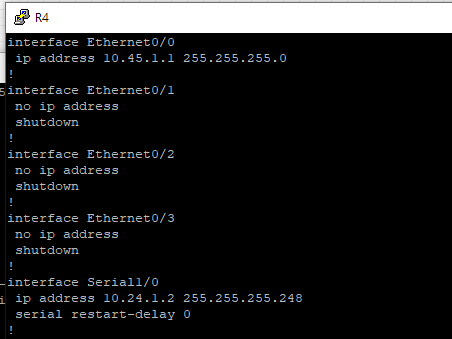

* 라우터 인터페이스 IP 할당





2. 다중 Area OSPF 설정

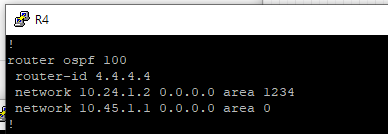

R4

라우터 아이디 및 OSPF 설정





R5

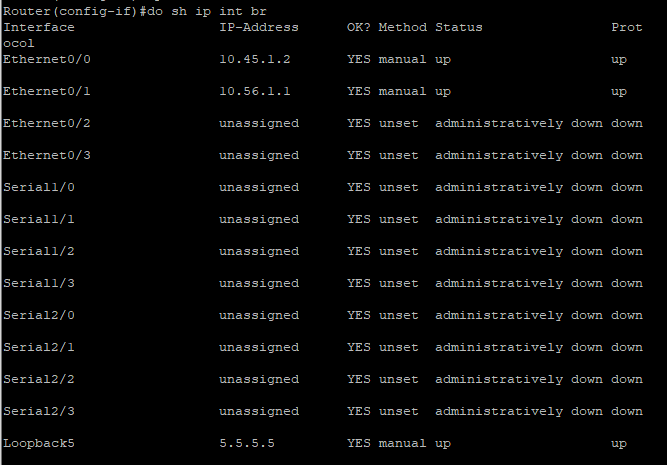

Loopback으로 아이디 설정





R5 OSPF 설정





나머지 라우터들도 OSPF 설정.

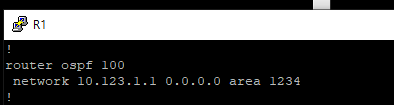

R1

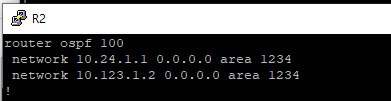

R2

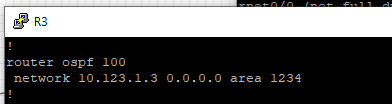

R3

R4

R5

R6

sh ip ospf nei로 neighbor가 잘 형성되었는지 확인.

(확인 안 되면 wr 하고 모든 장비 껐다 켜기)





* DR/BDR 확인

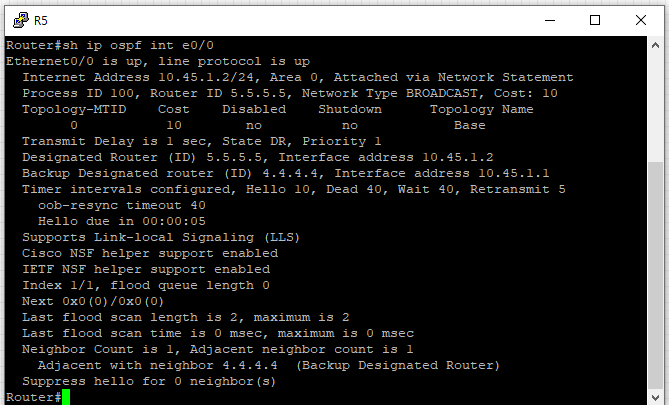

R5의 인터페이스 0/0을 보면,



Designated Router (ID) 5.5.5.5, Interface address 10.45.1.2
Backup Designated router (ID) 4.4.4.4, Interface address 10.45.1.1

• DR: R5 (자기 자신, Router ID = 5.5.5.5)
• BDR: R4 (Router ID = 4.4.4.4)

→ 기본적으로 Router ID 큰 쪽이 DR, 그다음이 BDR이 된다.

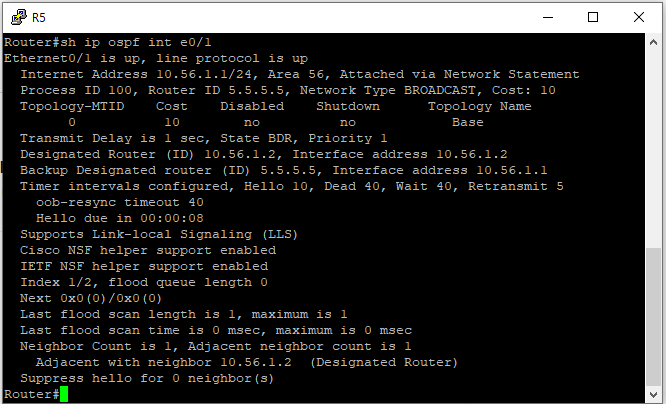

R5의 인터페이스 0/1을 보면,



라우터 아이디를 따로 설정하지 않은 R6이 DR이 됐다.

자동 생성된 R6이 숫자상으로 10.56.1.2 > 5.5.5.5 더 크기 때문이다.



* Priority 값으로 DR/BDR 선출

R1 : DR로 만들기 → priority 100





R2 :  DR/BDR 참여 안 함 → priority 0





R3 : 자동 BDR이 되도록 → priority 1(기본값)



R3은 따로 설정 안 해도 기본 priority는 1이지만 명시적으로 줘도 된다.

설정 후 wr 하고 모든 장비 껐다 켜기.





R1(10.123.1.1) → DR

R3(10.123.1.3) → BDR

R2(10.123.1.2) → DROTHER(DR/BDR에 참여 안 함)



끝.
