[PNET] Multi-Area OSPF, DR(Designated Router)/BDR(Backup DR)

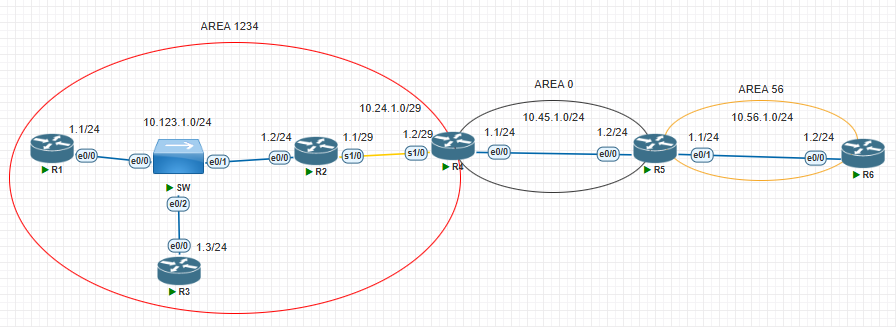

실습 내용OSPF 멀티에어리어 구성 (Area 1234, 0, 56)DR/BDR 자동 선출 구조 확인Priority 값을 통해 수동으로 DR/BDR 지정show ip ospf neighbor 명령으로 확인 용어 정리DR (Designated Router)Broadcast 네트워크에서 대
djjin02.tistory.com
위 글과 연결되는 실습입니다.
* LSA(Link-State Advertisement) : 링크 상태 알림
LSA는 OSPF 라우터가 자신의 상태(링크 상태)를 주변 라우터들에게 알리는 메시지이다.
LSA의 흐름은 아래와 같다.
- 라우터가 LSA를 생성
- 이웃 라우터에게 LSA를 홍수 방식(flooding)으로 전파
- 각 라우터는 받은 LSA들을 바탕으로 LSDB(Link-State Database)를 구축
- sh ip ospd database 명령은 LSDB(Link-State Database)를 보여준다.
- LSDB를 기반으로 SPF 알고리즘을 사용해 최적의 경로를 계산하고 라우팅 테이블에 반영
R1(Area 1234에 속한 내부 라우터)에서
Area 1234의 Type 1/2 LSA와 R4가 전파한 Type 3 LSA 수신한 것을 확인.
- Router Link States → Type 1 (라우터들 정보)
- Net Link States → Type 2 (DR이 만든 정보)
- Summary Net Link States → Type 3 (ABR이 전파한 다른 area 정보)
Router Link States
Link ID ADV Router
4.4.4.4 4.4.4.4
10.123.1.1 10.123.1.1
10.123.1.2 10.123.1.2
10.123.1.3 10.123.1.3
Area 1234에 있는 모든 라우터(R1, R2, R3, R4)의 LSA
Net Link States
Link ID ADV Router
10.123.1.1 10.123.1.1
Link ID : DR의 인터페이스 IP 주소
ADV Router : 이 LSA를 광고한 라우터의 라우터 아이디
Summary Net Link States
Link ID ADV Router
10.45.1.0 4.4.4.4
10.56.1.0 4.4.4.4
ABR(2개 이상의 area에 속한 라우터)인 R4가 Area 0의 네트워크(10.45.1.0)와 Area 56의 네트워크(10.56.1.0)를 요약해서 Area 1234로 전달하였다.
즉, Type 3 LSA가 Area 0과 56의 정보를 R1에게 알려줌.

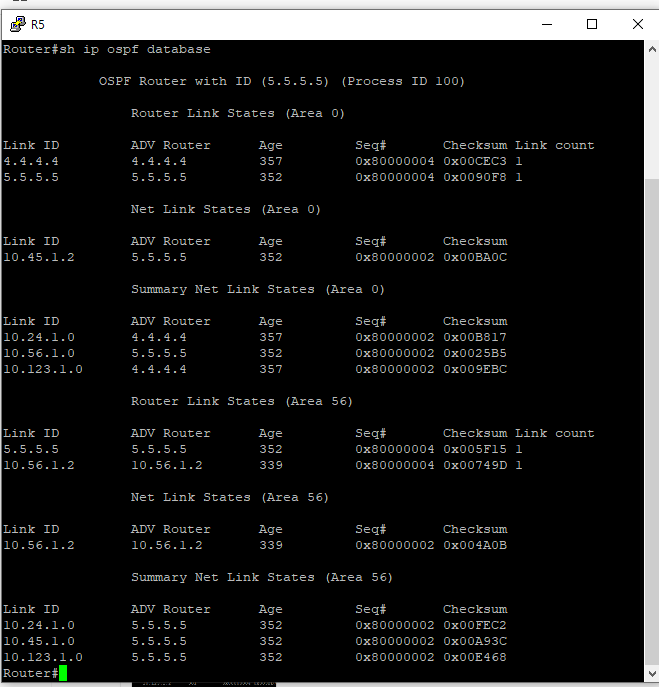

R5 (Area 0 + Area 56에 속한 ABR)에서도 LSDB 확인.
끝.
