iptables 방화벽 기반 NAT 게이트웨이 구성 및 내부망 외부 통신

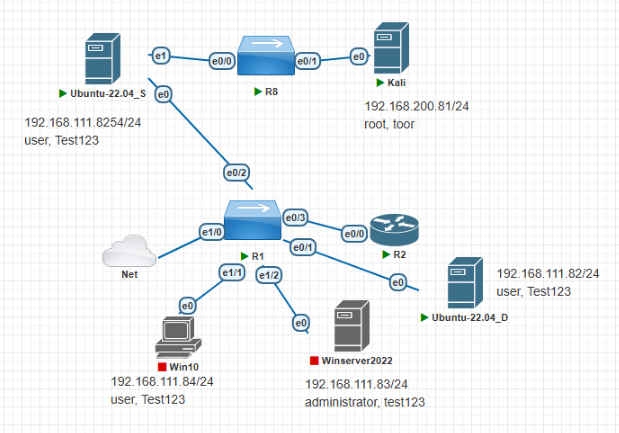

1. 토폴로지 구성 및 통신 확인

내부망에 위치한 Kali가 외부 인터넷으로 나가기 위해서는 반드시 Ubuntu 방화벽 서버(NAT 게이트웨이)를 통과해야 한다.
이번 실습에서는 IP 포워딩, iptables 규칙, NAT 설정을 통해 내부 Kali가 외부와 통신할 수 있도록 구성하였다.



네트워크 환경

• Kali Linux 서버 (Kali)
  • 192.168.200.81/24,  D/G 192.168.200.1
• Ubuntu 방화벽 서버 (Ubuntu-22.04_S)
  • ens4: 192.168.200.1/24 (내부망 인터페이스)
  • ens3: 192.168.111.254/24 (외부망 인터페이스)
• Ubuntu 서버가 방화벽(NAT 게이트웨이) 역할 수행



1) Ubuntu 서버 네트워크 설정

sudo apt update

sudo apt install -y net-tools

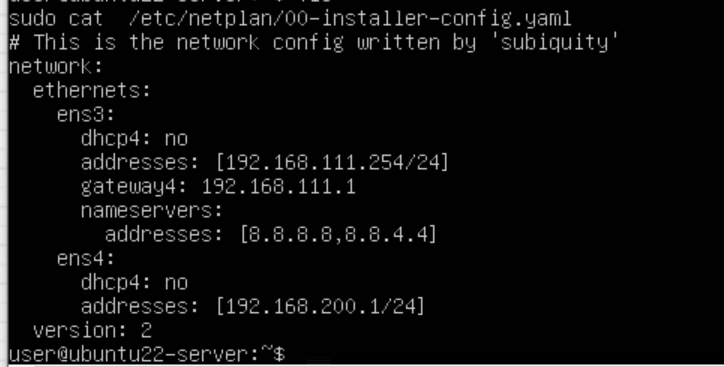

sudo nano /etc/netplan/00-installer-config.yaml

• ens3: 192.168.111.254/24, gateway: 192.168.111.1
• ens4: 192.168.200.1/24
• DNS: 8.8.8.8, 8.8.4.4



sudo netplan apply 명령으로 설정 적용

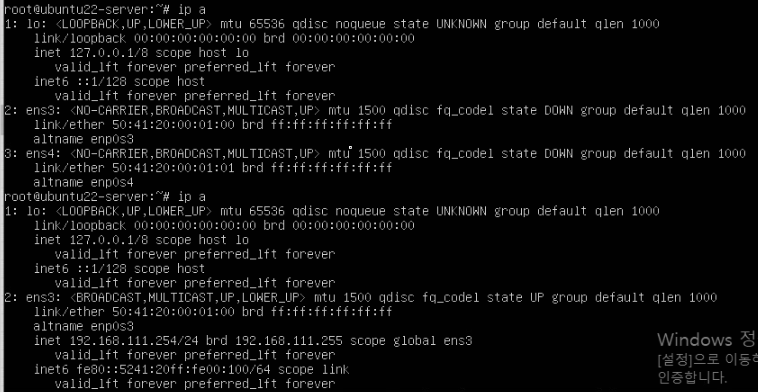

ip a





인터넷 연결 확인 → ping 8.8.8.8

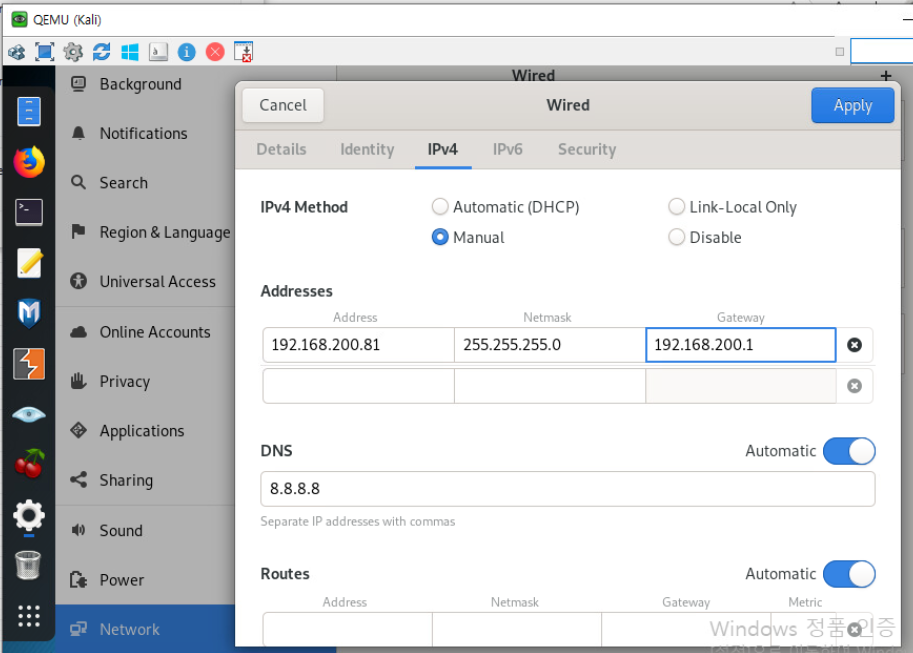

2) 내부 Kali Linux 서버 네트워크 설정

• IP: 192.168.200.81/24
• Gateway: 192.168.200.1
• DNS: 8.8.8.8

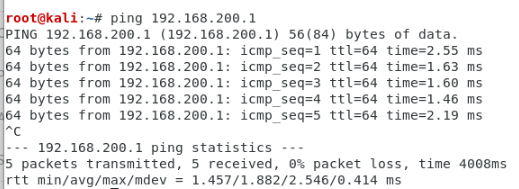

게이트웨이 ping 확인





2. IP 포워딩 활성화

방화벽/NAT 게이트웨이 역할을 하려면 내부망 → 외부망 패킷을 중계해야 하는데 이때 필요한 게 IP 포워딩이다..

우분투 서버가 라우터처럼 패킷을 전달(Forward) 할 수 있도록 IP 포워딩을 활성화해야 한다.

즉, ip_forward=1로 설정해야 한다.





sudo nano /etc/sysctl.conf



net.ipv4.ip_forward=1 설정의 주석을 제거해 준다.





echo 1 > /proc/sys/net/ipv4/ip_forward
cat /proc/sys/net/ipv4/ip_forward



결과: 1

1 값이 나오면 IP 포워딩이 활성화된 상태이다.

이제 우분투 서버가 게이트웨이 역할을 하면서 내부망 → 외부망 패킷을 전달할 수 있다.





3. 방화벽 설정

1) iptables 기본 정책 DROP 설정

iptables --policy INPUT DROP
iptables --policy OUTPUT DROP
iptables --policy FORWARD DROP







2) 방화벽 허용 규칙 설정

# 내부망(ens4) → 서버 통신 허용 (방화벽 허용)
iptables --append INPUT  --in-interface ens4 --source 192.168.200.0/24 --match state --state NEW,ESTABLISHED --jump ACCEPT
iptables --append OUTPUT --out-interface ens4 --destination 192.168.200.0/24 --match state --state NEW,ESTABLISHED --jump ACCEPT

# 내부망(ens4) → 외부(ens3) 포워딩 허용
iptables --append FORWARD --in-interface ens4 --source 192.168.200.0/24 --destination 0.0.0.0/0 --match state --state NEW,ESTABLISHED --jump ACCEPT
iptables --append FORWARD --in-interface ens3 --destination 192.168.200.0/24 --match state --state NEW,ESTABLISHED --jump ACCEPT

# NAT 적용
iptables --table nat --append POSTROUTING --out-interface ens3 --jump MASQUERADE

# 저장
iptables-save > /etc/iptables.rules

내부망 ↔ Ubuntu ↔ 외부망 허용





3) 통신 확인

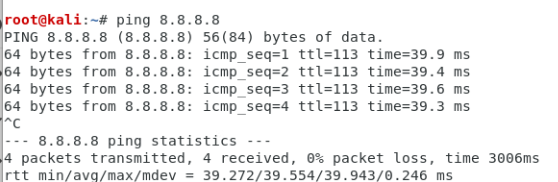

kali 서버에서 8.8.8.8 ping 성공



끝.
