[SNMP Exporter+Prometheus+Grafana] 라우터 장비 모니터링



SNMP Exporter, Prometheus, Grafana를 활용하여,

라우터의 네트워크 트래픽과 인터페이스 상태를 실시간으로 모니터링해 보았습니다.!!





실습 과정은 다음과 같습니다.



1. Ubuntu 서버 설치 - 모니터링 서버

• VM 환경 설정 (RAM, CPU, Disk)
• Ubuntu 24.04 LTS 설치 과정
• 네트워크 설정 (IP: 172.16.1.54)
• 시스템 업데이트 및 필수 패키지 설치

2. Prometheus 설치 및 실행

• 다운로드 및 설치
• 사용자 생성 및 권한 설정
• 기본 설정 파일 작성
• Systemd 서비스 등록
• 웹 UI 확인

3. Grafana 설치 및 실행

• 저장소 추가
• 패키지 설치
• 서비스 시작
• 초기 로그인 및 데이터 소스 추가

4. 라우터 모니터링

• 라우터 인터페이스 및 SNMP 설정
• SNMP 통신 테스트
• SNMP Exporter 설치
• Prometheus 설정 업데이트
• Grafana 대시보드 구성



실습 환경은 다음과 같습니다.

PNET 토폴로지 구성

• 모니터링 대상: Cisco Router (172.16.1.200)
• 모니터링 서버: Ubuntu (172.16.1.54)
• 사용 도구:
  • SNMP Exporter 1.7.0
  • Prometheus 2.52.0
  • Grafana (최신 버전)



1. Ubuntu 서버 설치 - 모니터링 서버

설치 과정은 다음과 같다.

• Ubuntu 24.04 LTS ISO 다운로드
• VM 생성 및 ISO 마운트
  • RAM 16GB
  • CPU 4개
  • Disk 20GB (씬프로비저닝)
  • Network: Bridged Adapter (172.16.1.0/24 대역)

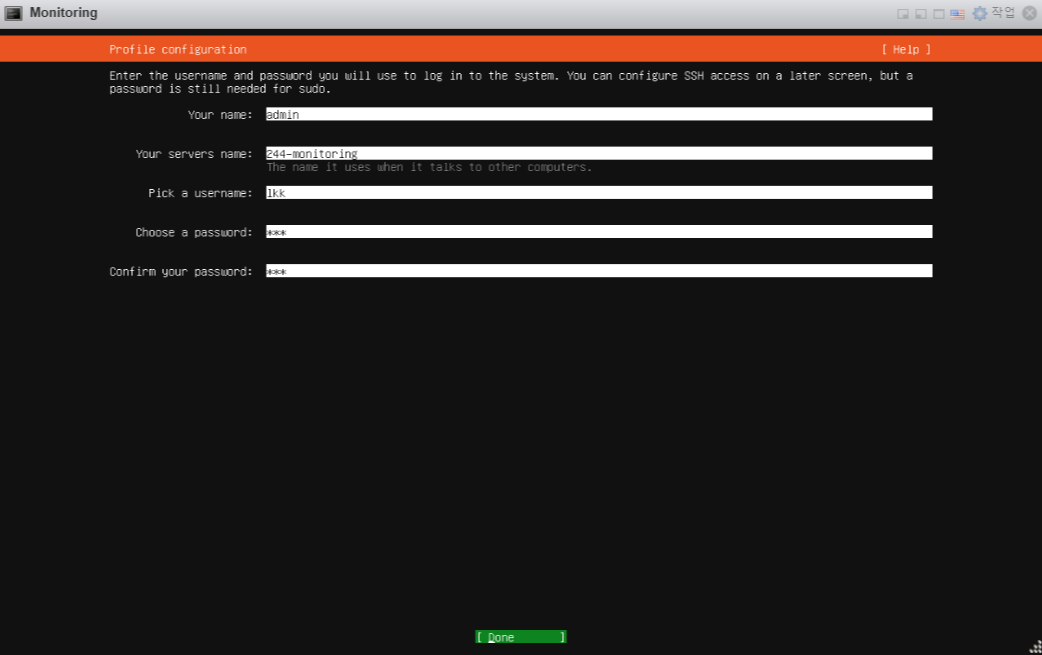

• 설치 진행:
  • Language: English
  • Keyboard: Korean
  • Installation type: Ubuntu Server

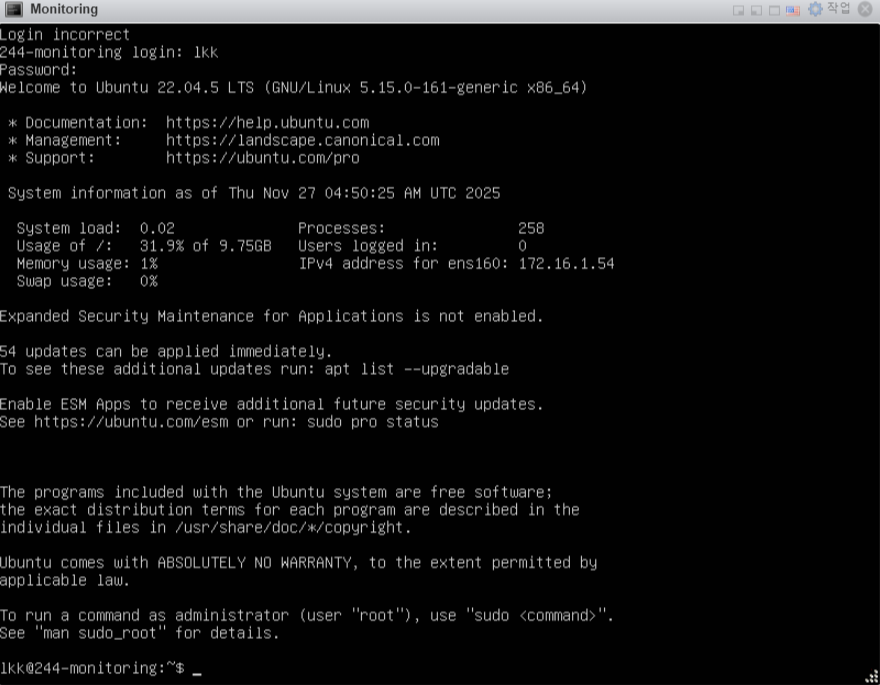

  • DHCP: 172.16.1.54/24, Gateway: 172.16.1.1



2. Prometheus 구성하기

2.1 Prometheus 다운로드 및 설치

sudo apt update && sudo apt upgrade -y
cd /tmp  # Prometheus 설치 파일을 잠깐 풀기 위한 작업 폴더

# 다운로드
wget https://github.com/prometheus/prometheus/releases/download/v2.52.0/prometheus-2.52.0.linux-amd64.tar.gz

# 압축 해제
tar xvf prometheus-2.52.0.linux-amd64.tar.gz

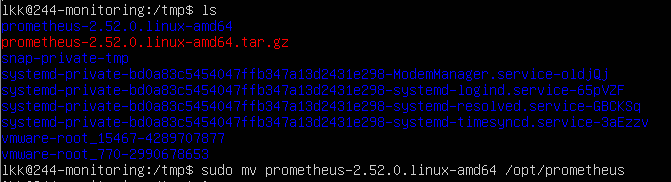

ls 명령으로 압축 해제된 것을 확인하고, mv 명령으로 설치 디렉터리로 이동.

/opt는 내가 설치하는 프로그램을 넣는 공식적인 장소이다.

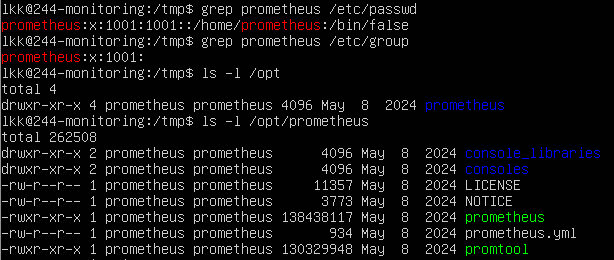

2.2 Prometheus 사용자 생성

# prometheus 사용자 생성
sudo useradd --no-create-home --shell /bin/false prometheus

# 설정 디렉토리 권한 설정
sudo chown -R prometheus:prometheus /opt/prometheus







2.3 Prometheus 서비스 실행

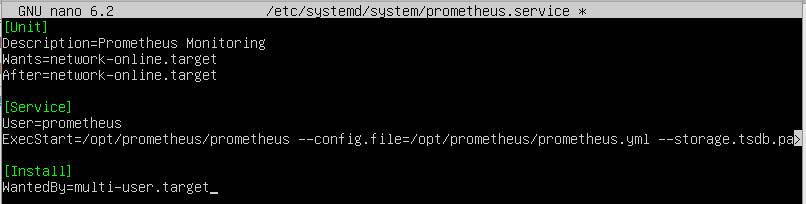

prometheus.service 서비스 파일 작성

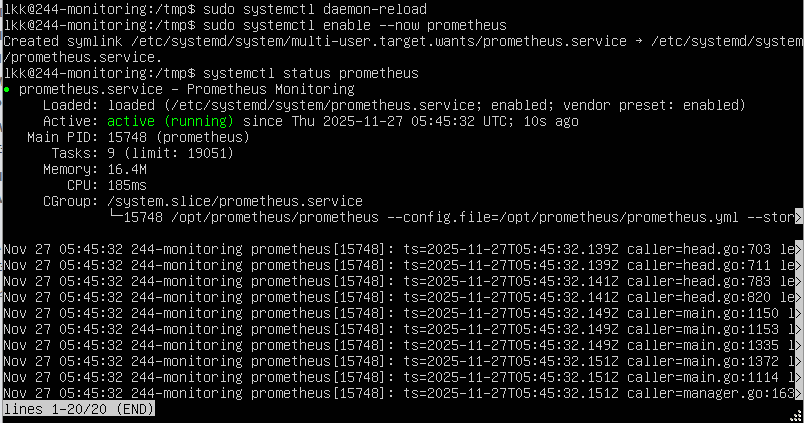

systemd 데몬 리로드하고, 서비스 시작.

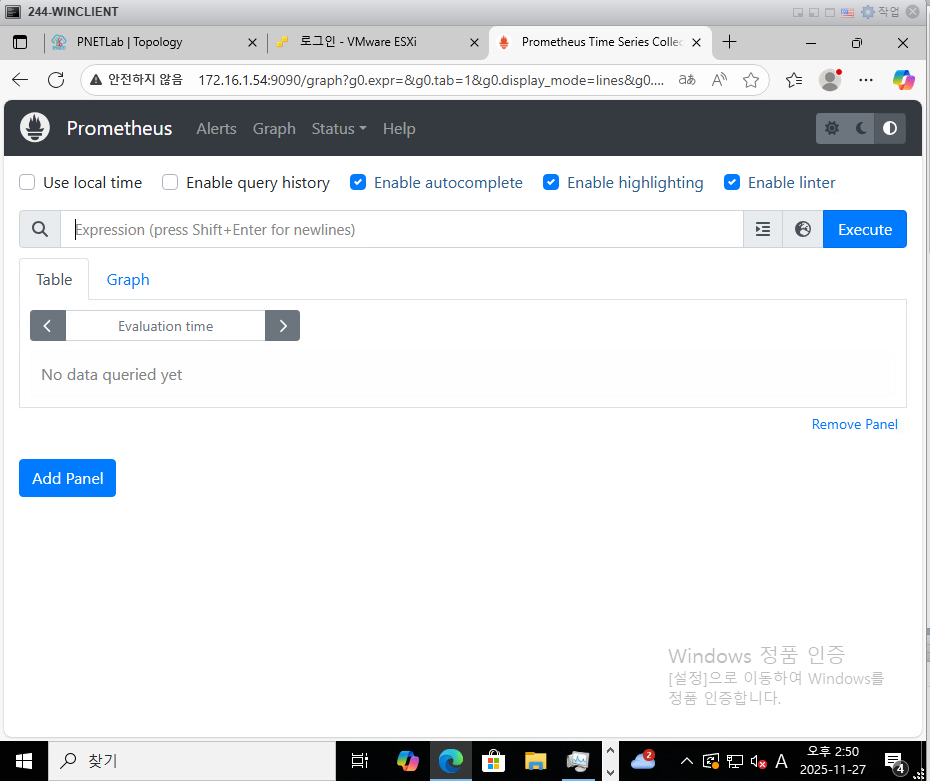

브라우저에서 172.16.1.54:9090 접속하여 정상 작동 확인..





3. Grafana 구성하기

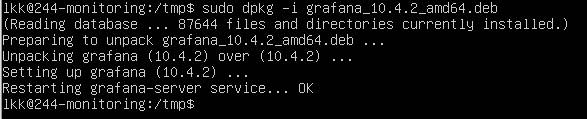

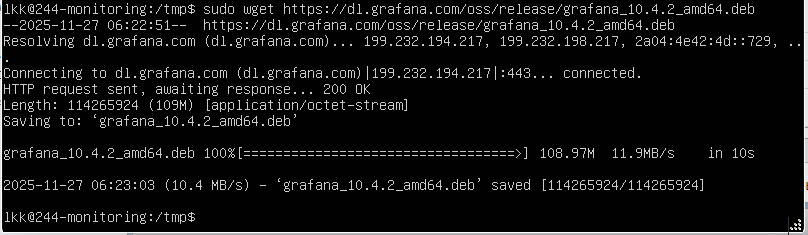

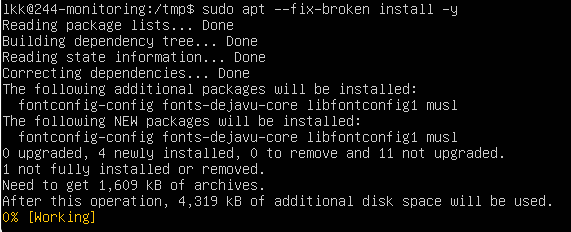

3.1 Grafana 설치

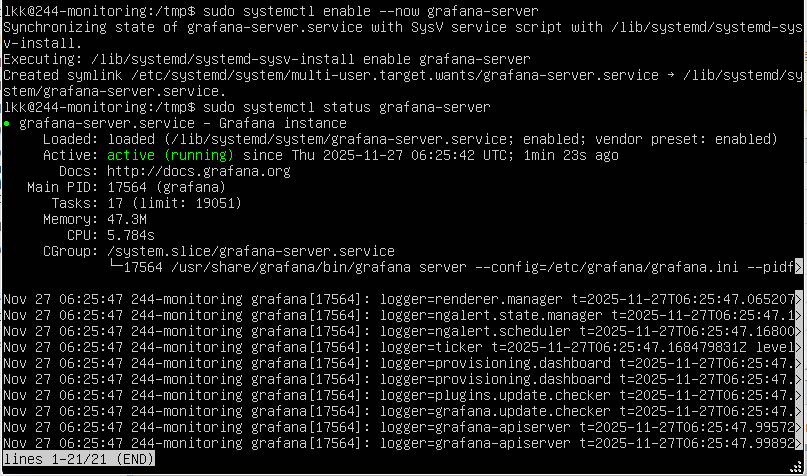

3.2 Grafana 서비스 실행

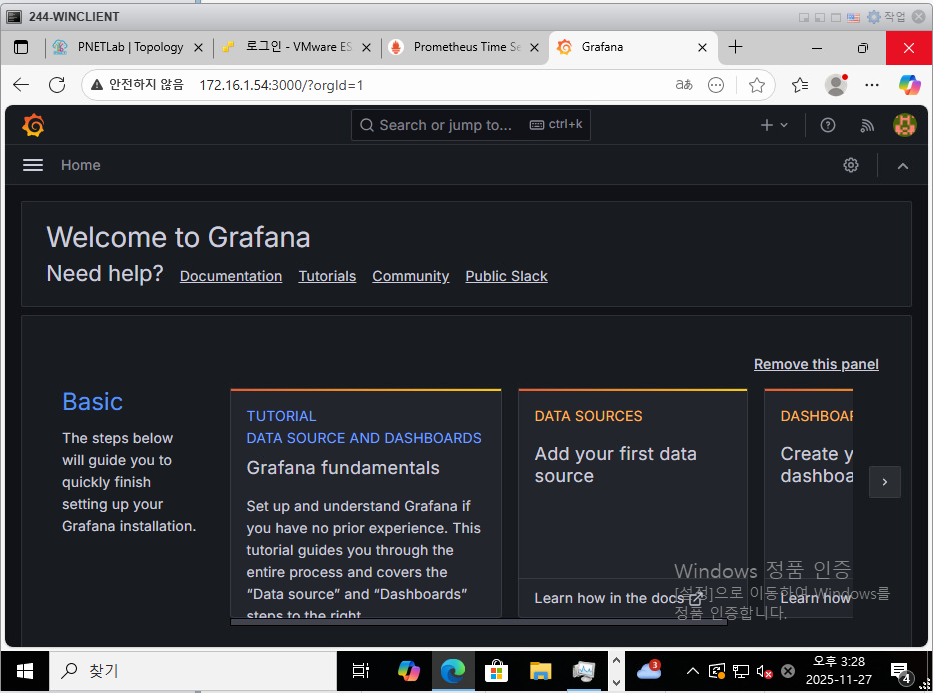

브라우저에서 172.16.1.54:3000 접속하여 정상 작동 확인.

기본 로그인은 Username: admin, Password: admin이다.





4. SNMP로 라우터 모니터링하기

4.1 라우터 인터페이스 및 SNMP 설정

라우터 인터페이스 설정.

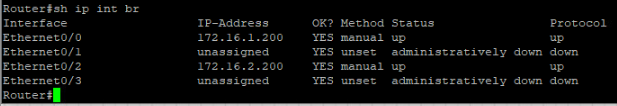

인터페이스 상태 확인.





라우터 → 우분투 서버 통신 확인.

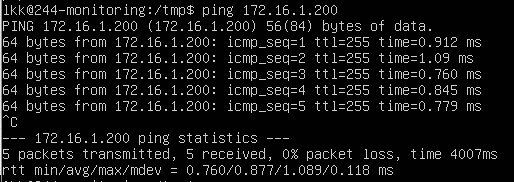

우분투 서버 → 라우터 통신 확인.

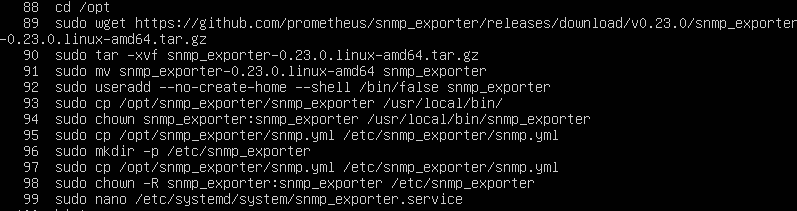

4.2 Ubuntu 서버에서 SNMP Exporter 설치 및 설정





4.3 SNMP Exporter 서비스 등록

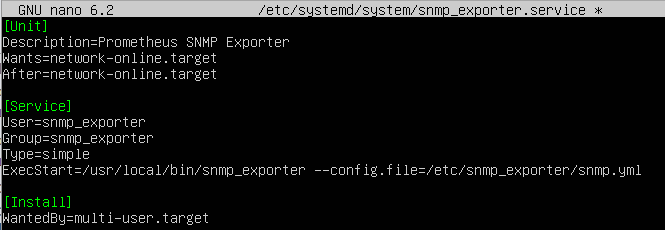

snmp_exporter.service 서비스 파일을 작성하여 서비스 등록.





4.4 Prometheus 설정 업데이트 - SNMP Exporter 추가

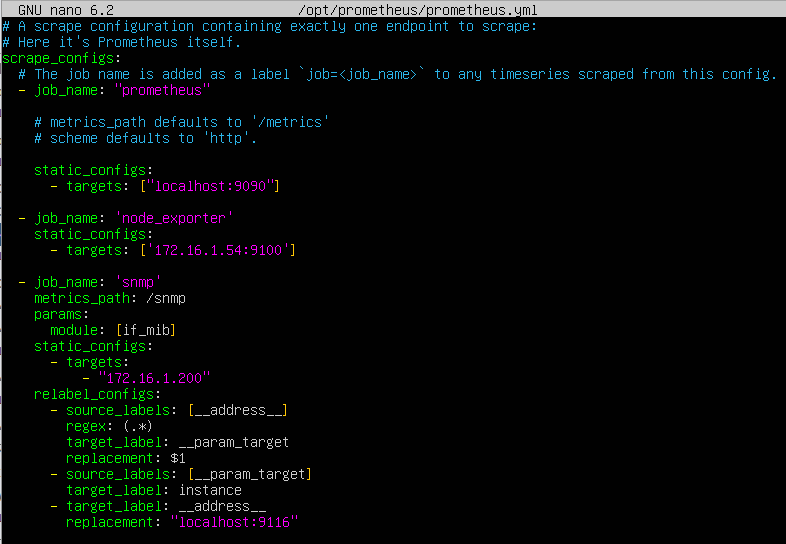

prometheus.yml 설정파일에 snmp 타겟 추가.





4.5 Prometheus 재시작, SNMP 서비스 실행

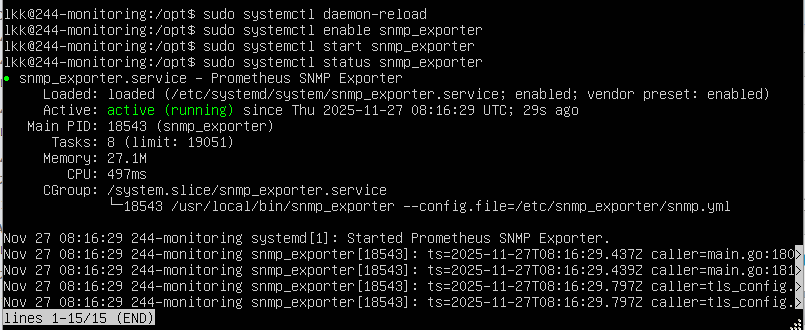

프로메테우스를 restart 하고, snmp_exporter 서비스 실행.





4.6 서비스 정상 작동 확인

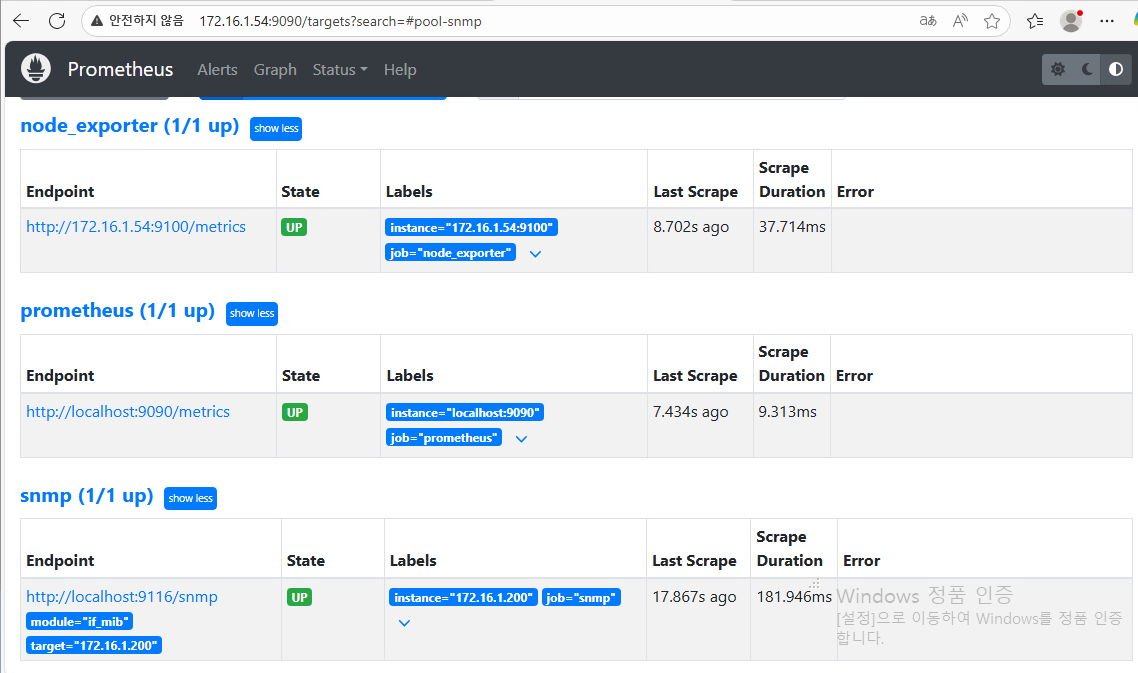

브라우저에서 프로메테우스에 접속하여 snmp 타겟이 추가된 것 확인.

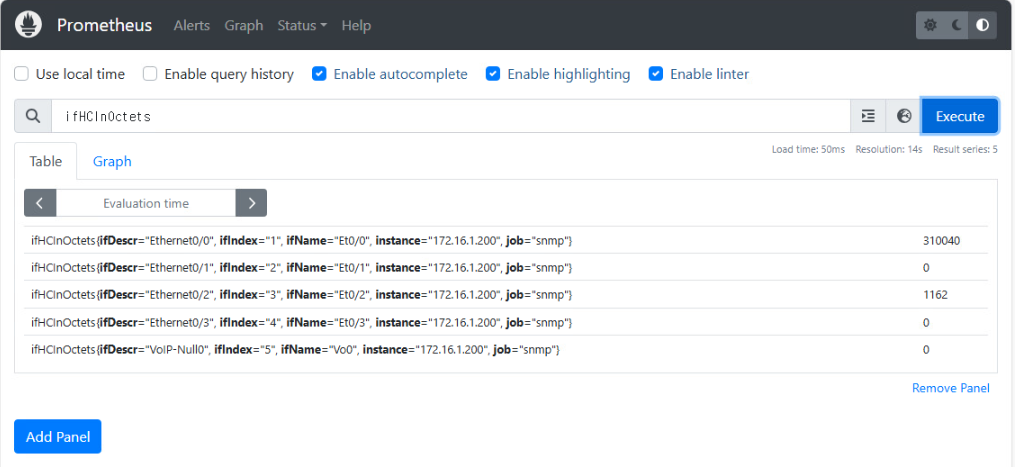

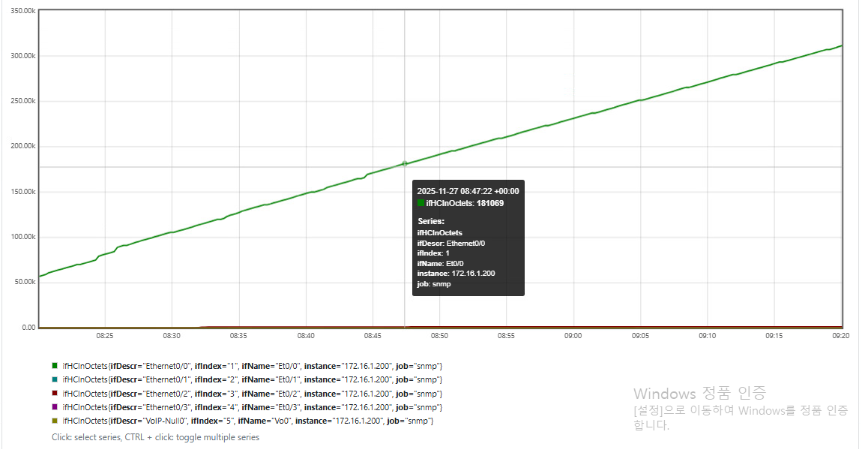

각 인터페이스로 들어온 바이트 수를 조회하는 SNMP 메트릭 쿼리 결과 및 그래프가 잘 나오는지 확인.

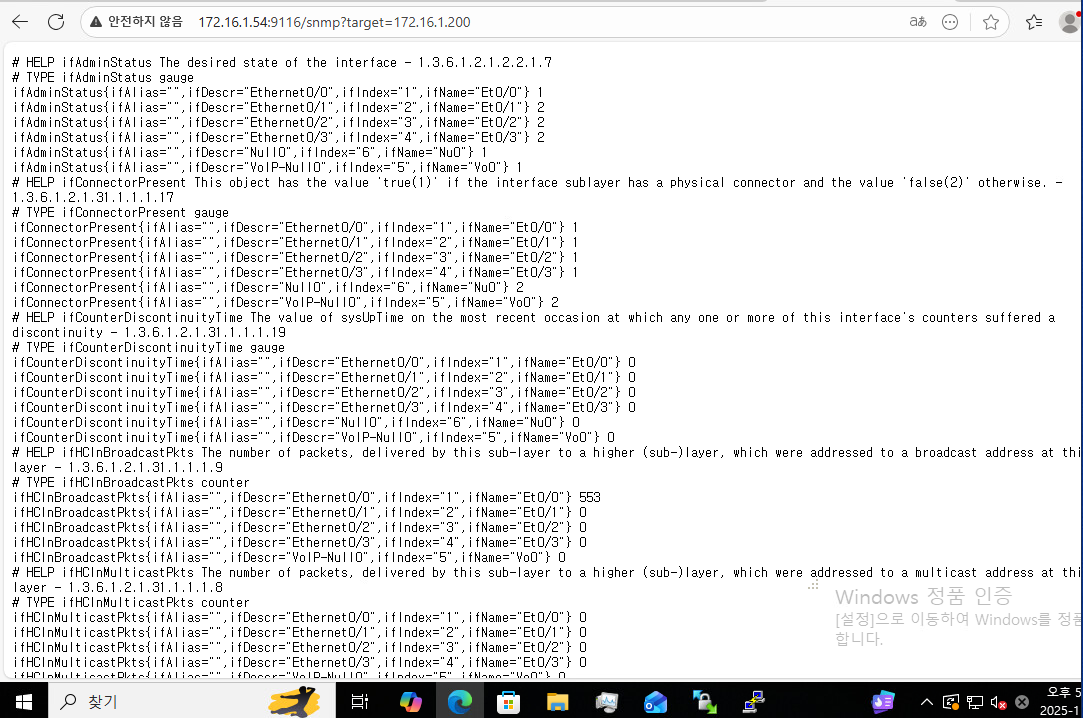

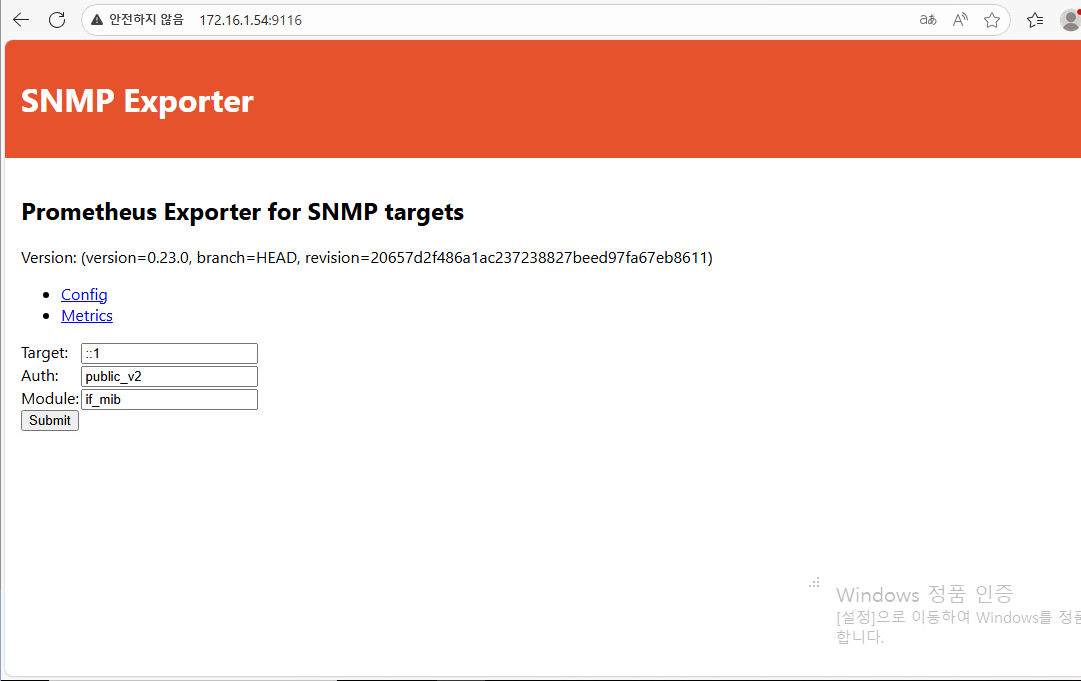

172.16.1.54:9116에 접속하여 SNMP Exporter가 정상 작동하는지 확인.





메트릭 확인.





5.7 Grafana 대시보드 구성



모니터링 서버용 데이터 소스 추가

1. Grafana 접속: http://172.16.1.54:3000
2. Configuration → Data Sources → Add data source
3. Prometheus 선택
4. 설정:
   • Name: 모니터링 서버(9090)
   • URL: http://172.16.1.54:9090
5. Save & Test

커뮤니티 대시보드 Import

1. Dashboards → Import
2. Dashboard ID 입력: 11169 (SNMP Stats)
3. Load 클릭
4. 데이터 소스 선택: 모니터링 서버(9090)
5. Import 클릭

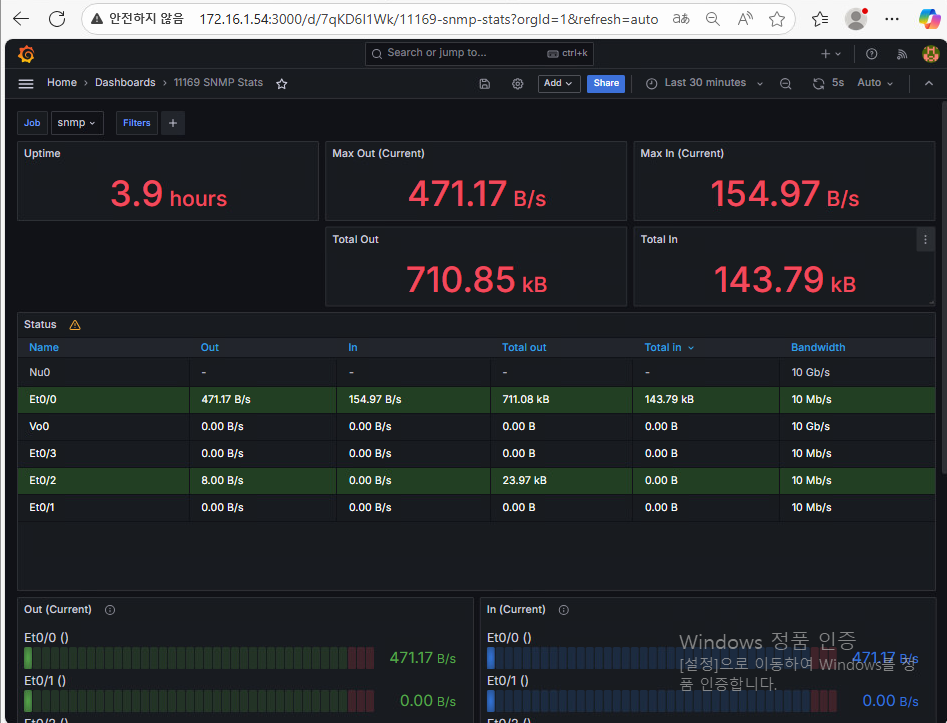

대시보드 구성 요소는 다음과 같다.

① 상단 메트릭 카드

• Uptime: 라우터 가동 시간 (예: 3.9 hours)
• Max Out (Current): 현재 최대 송신 트래픽 (471.17 B/s)
• Max In (Current): 현재 최대 수신 트래픽 (154.97 B/s)
• Total Out: 총 송신 데이터양 (710.85 kB)
• Total In: 총 수신 데이터량 (143.79 kB)

② Status 테이블

각 인터페이스의 실시간 상태:

• Nu0: Null 인터페이스 (데이터 버리는 용도)
• Et0/0: 메인 활성 포트 (Internet 연결)
  • Out: 471.17 B/s
  • In: 154.97 B/s
  • Bandwidth: 10 Mb/s
• Et0/1: Server 연결 포트
• Et0/2, Et0/3: 비활성 포트
• Vo0: 가상 인터페이스



③ 트래픽 그래프

• Out (Current): 인터페이스별 송신 트래픽 (초록색)
• In (Current): 인터페이스별 수신 트래픽 (파란색)
• Out/In 합계: 전체 트래픽 시간별 변화



끝...
