랜선 제작 (UTP 케이블, RJ45 커넥터)



이번 실습에서는 직접 UTP 케이블을 제작하고, 이를 스위치에 연결하는 과정을 진행했다.



준비물

• UTP 케이블 (Cat5e 이상)
• RJ-45 커넥터 2개
• 케이블 피복 벗기는 공구(스트리퍼) 또는 커터기
• 크림퍼(Crimping Tool, 압착기)
• 랜 케이블 테스트기
• 스위치 장비



1. 케이블 피복 제거

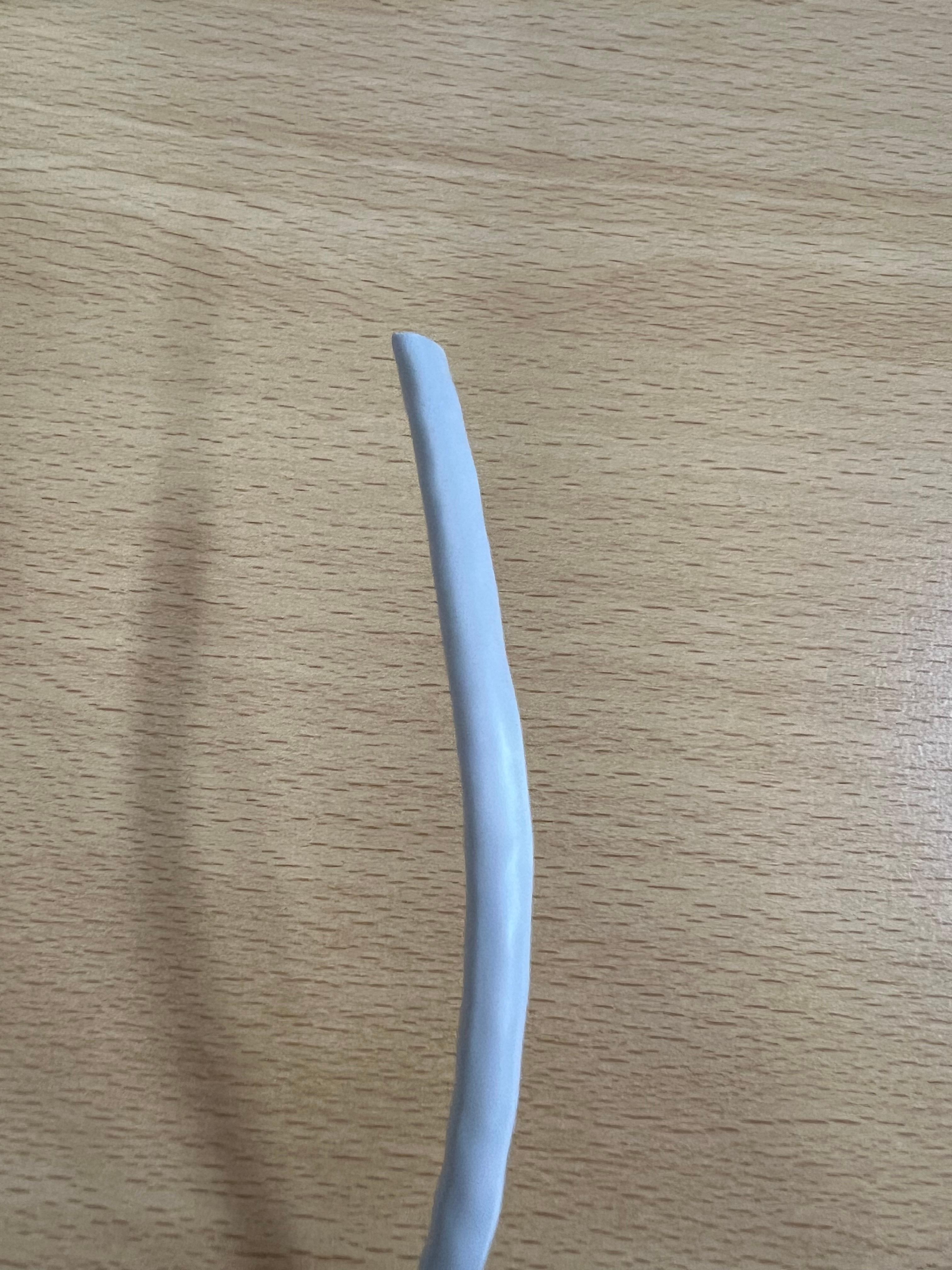

피복 제거 전과 후

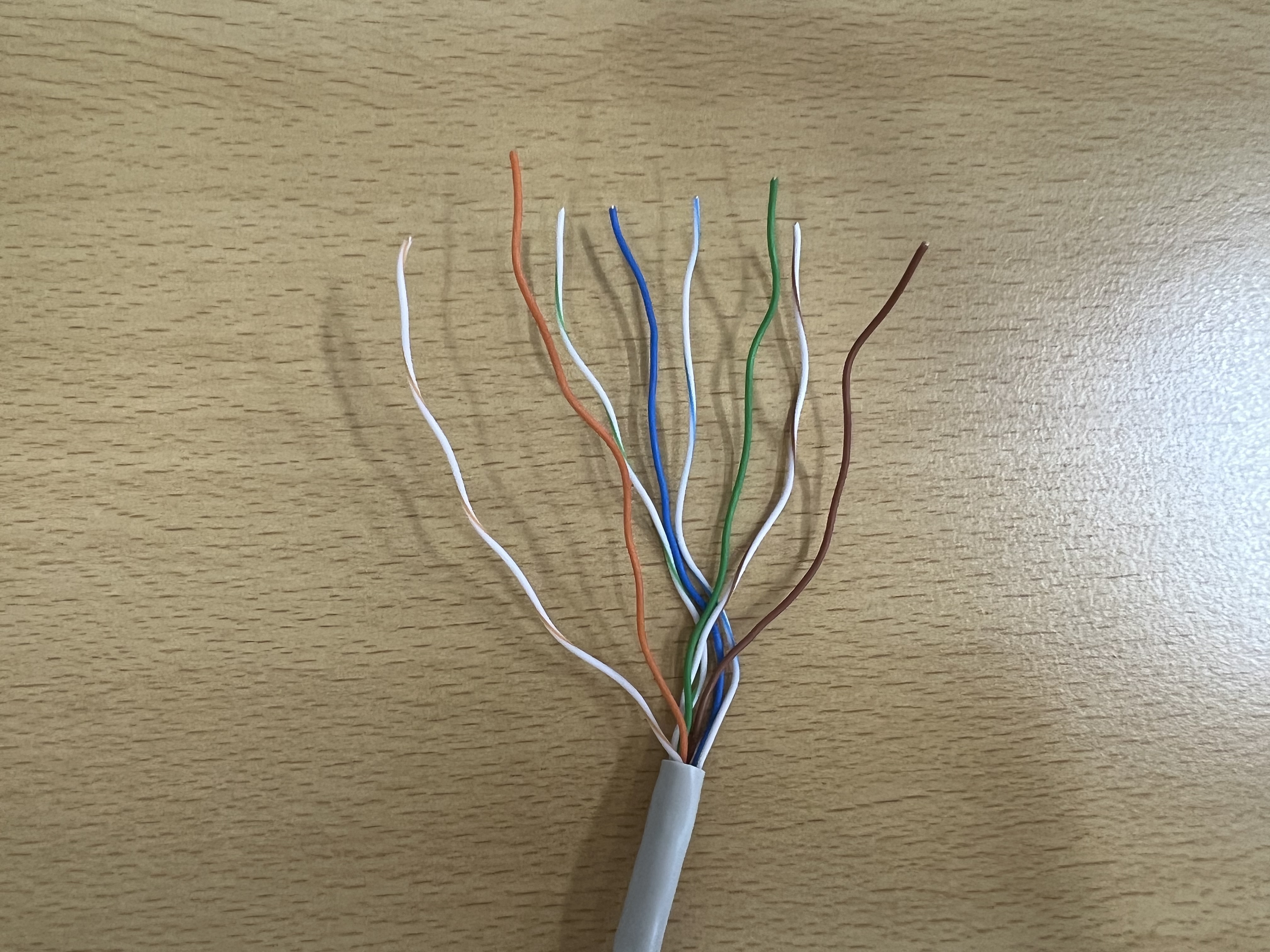

케이블 끝부분의 피복을 벗겨내면 안쪽에 4쌍(총 8가닥)의 꼬여있는 선이 나온다.



피복을 너무 많이 벗기면 선이 흔들려서 커넥터에서 빠질 수 있기 때문에 케이블을 자를 것과 커넥터에 들어갈 길이를 생각해서 적당히 잘라야 한다.





2. 선 배열



피복을 벗긴 후 8가닥의 선을 풀고 배열 순서에 맞게 일자로 정렬한다.



배열 순서는 아래와 같다.

1. 주황/흰
2. 주황
3. 초록/흰
4. 파랑
5. 파랑/흰
6. 초록
7. 갈색/흰
8. 갈색

1~8번 핀이 양쪽 모두 동일한 배열이면 스트레이트 케이블이 된다.





3. 커팅 & 삽입 & 압착



8가닥을 수평으로 고르게 커팅하고 커넥터에 삽입한다.

RJ45 커넥터에 삽입할 때는 쇠 부분이 위로, 꼬다리 부분이 아래로 가도록 맞춘다.

선이 삐뚤어지거나 길이가 맞지 않으면 끝까지 밀어 넣어지지 않기에 커넥터 끝부분 핀에 잘 닿지 않아서 랜선이 동작하지 않을 수 있다.



커넥터에 삽입 후 크림퍼를 이용해 RJ45 커넥터를 단단히 눌러준다.

피복 부분이 커넥터에 물려야 안정적으로 고정된다. (위 사진은 피복을 조금 많이 벗김ㅠㅠ)



사진은 못 찍었지만 케이블 제작 후에는 랜케이블 테스터기로 정상 동작 여부를 확인해야 한다.

케이블의 양쪽을 각각 테스트기에 연결하고 전원을 켜면 LED가 1번부터 8번까지 순서대로 켜지면(일대일 매칭) 정상적으로 만들어진 것이다.





제작한 케이블을 스위치 포트에 연결한 모습이다.



끝!!!
