AD + Network 구성 (2) - 네트워크 라우팅, Active Directory 구축



2025.08.21 - [클라우드 아키텍처 전문가 양성과정/Windows 서버] - AD + Network 구성 (1) - ESXi vSwitch와 PNET 네트워크 연동 환경 구성

AD + Network 구성 (1) - ESXi vSwitch와 PNET 네트워크 연동 환경 구성

위 실습과 연결되는 내용입니다.

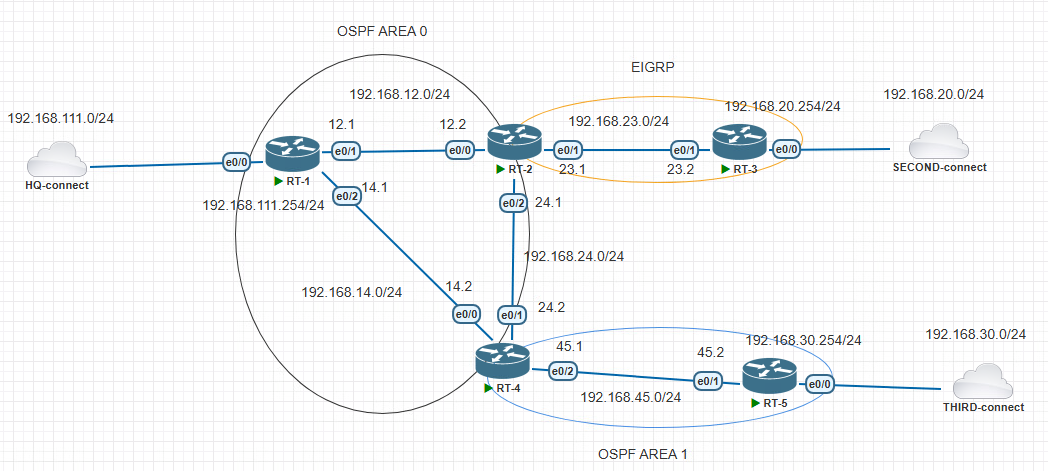

토폴로지

실습 내용

• 각 지점(서울 본사, 광주 지사, 뉴욕 지사)의 서버 IP 및 라우터 인터페이스 설정
• 라우터 간 OSPF, EIGRP 라우팅 구성 → 지점 간 통신 가능
• FIRST 서버(본사)에 AD DS 설치 및 도메인 생성 → KJR.net
• SECOND 서버(광주 지사)를 추가 도메인 컨트롤러(ADC)로 구성 → Second.KJR.net
• NAT 서버(클라이언트 서버)를 클라이언트로 도메인 가입



이번 AD + Network 구성 실습을 통해

• 네트워크 계층: 라우팅 기반 지점 간 연결성 확보
• 서비스 계층: Active Directory 기반 중앙 관리 체계 구축
• 고가용성: 추가 DC 등록으로 장애 대비 및 안정성 강화

실제 기업 환경에서의 지점 간 네트워크 + AD 관리 구조를 모의 구현함으로써, 네트워크·시스템 통합 관리의 기본 원리를 이해할 수 있었다.





1. 서버 IP 설정

FIRST, SECOND, THIRD 서버 IP 설정

• 서울 본사 192.168.111.0/24 - First 서버 : 192.168.111.10/24 D/G 111.254

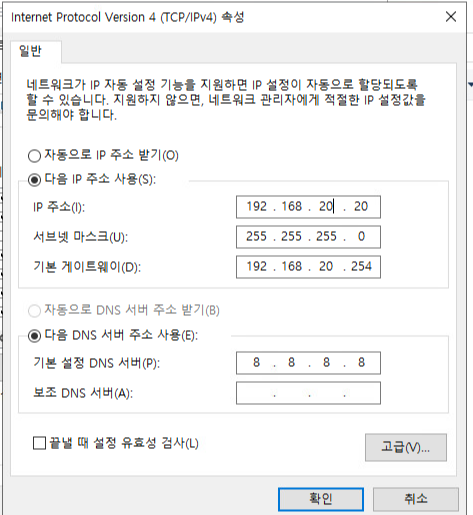

• 광주 지사 192.168.20.0/24 - Second 서버 : 192.168.20.20/24, D/G 20.254
• 뉴욕 사무소 192.168.30.0/24 - Third 서버 : 192.168.30.30/24, D/G 30.254



2. 라우터 인터페이스 설정

RT-1(서울 본사 라우터) 인터페이스 IP 설정 및 핑 테스트





RT-3(광주 지사 라우터) 인터페이스 IP 설정 및 핑 테스트

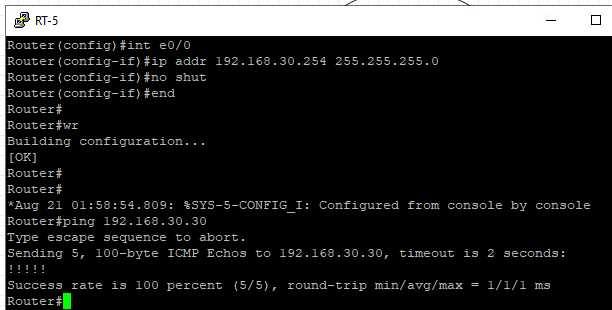

RT-5(뉴욕 지사 라우터) 인터페이스 IP 설정 및 핑 테스트





3. 라우팅 설정 (OSPF, EIGRP)

RT-1 인터페이스, OSPF Area 0 설정





RT-2 인터페이스, OSPF Area 0, EIGRP 설정





RT-3 인터페이스, EIGRP 설정





RT-4 인터페이스, OSPF Area 0, Area 1 설정





RT-5 인터페이스, OSPF Area 1 설정

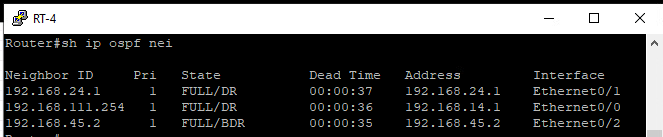

sh ip ospf nei

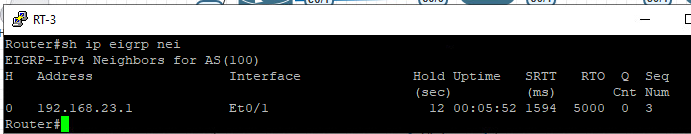

sh ip eigrp nei





ospf와 eigrp를 동시에 사용하는 RT-2 라우터에서 redistribute 명령으로 ospf와 eigrp 경로 교환

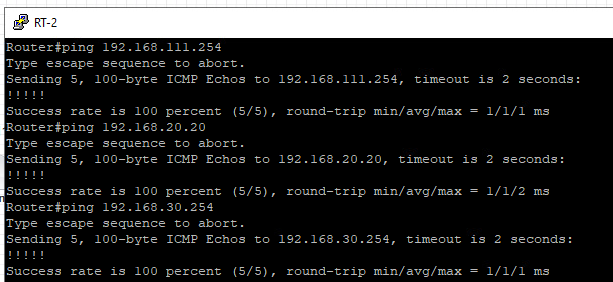

ping

• 서버 ↔ 라우터 통신 성공
• 라우터 ↔ 라우터 간 경로 학습 완료
• 지점 간 서버 통신 가능 (본사 ↔ 지사)



4. Active Directory 구축

1) FIRST 서버 - AD DS 설치 및 도메인 생성

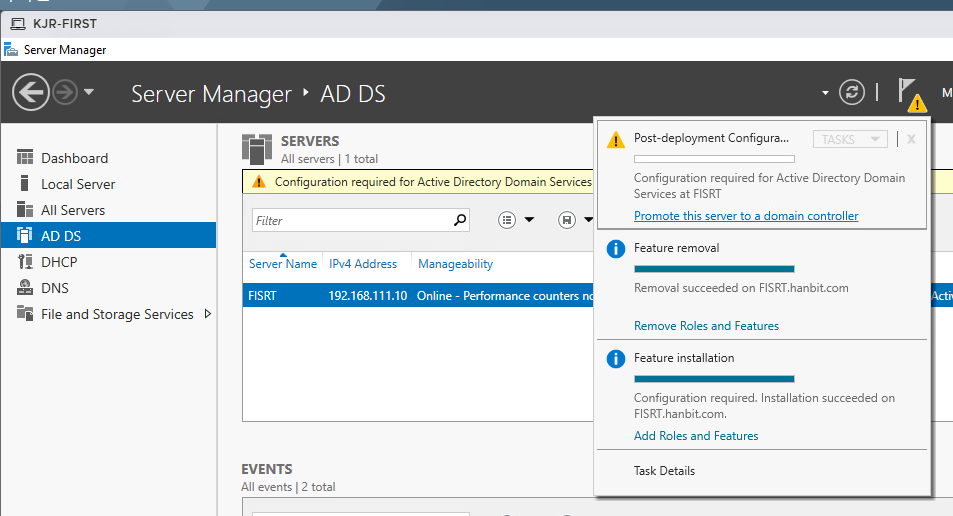

FIRST 서버(본사)에 AD DS 설치

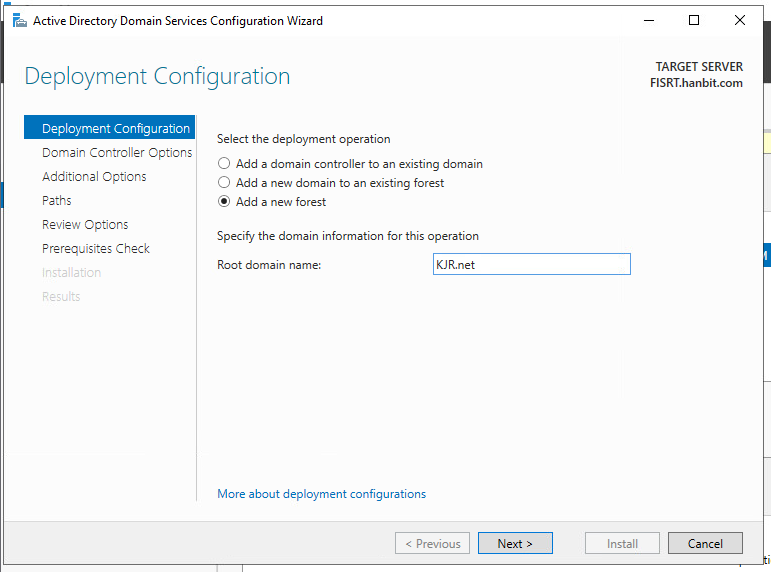

새 포리스트 생성 → 루트 도메인 이름: KJR.net





암호 p@ssw0rd, NetBIOS KJR 설치





설치 후 자동 재부팅 → 도메인 관리자 계정(KJR\administrator) 로그인 확인







Active Directory Domains and Trusts에서 KJR.net 도메인 생성 확인.





2) SECOND 서버 - 추가 도메인 컨트롤러

SECOND 서버(광주 지사)에 AD DS 설치





FIRST 서버의 IP로 DNS 설정

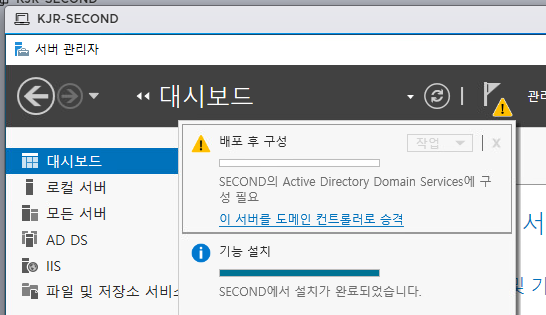

[이 서버를 도메인 컨트롤러로 승격]

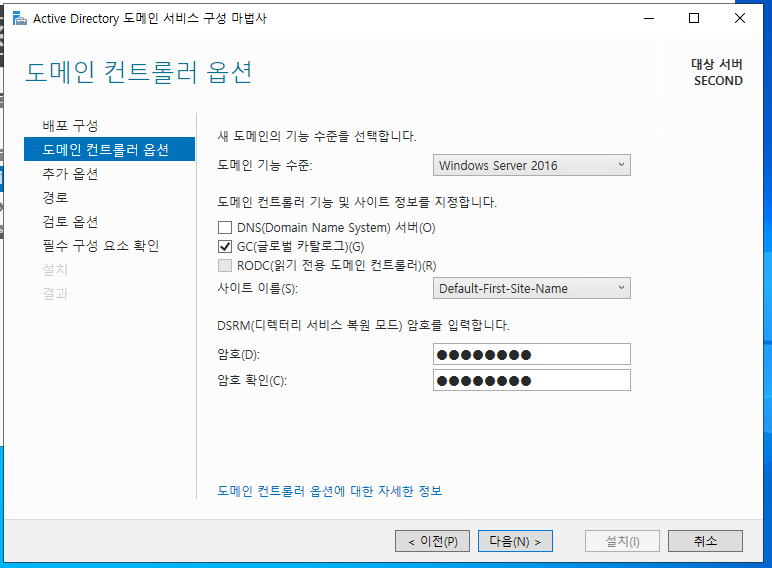

기존 포리스트에 새 도메인 추가 → Second.KJR.net

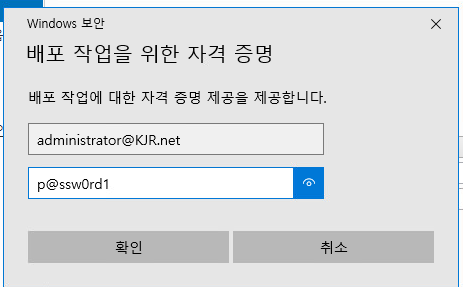

administrator@KJR.net 계정으로 도메인 관리자 권한을 입력해야 SECOND 서버를 KJR.net 도메인에 추가할 수 있다. 암호도 도메인 관리자 계정 암호(p@ssw0rd1)로 인증.





설치





설치 후 재부팅하여 Second.KJR.net 추가 컨트롤러 정상 등록 확인





3) 클라이언트 서버 도메인 가입

Ethernet1을 도메인 네트워크용으로 DNS(FIRST 서버 IP: 192.168.111.10) 설정





컴퓨터 이름 설정에서 도메인 KJR.net 입력 및 자격 증명 진행





클라이언트 서버 도메인 가입 성공 (KJR.net)





끝.
