AD + Network 구성 (1) - ESXi vSwitch와 PNET 네트워크 연동 환경 구성



이번 실습에서는 ESXi 환경에서 PNETLab 가상머신(pnet_kjr)을 여러 네트워크와 연결하여, 각 라우터(RT-1, RT-3, RT-5)가 서로 다른 Cloud 네트워크(HQ-connect, SECOND-connect, THIRD-connect)를 통해 통신할 수 있도록 구성하였다.

즉, PNETLab ↔ ESXi vSwitch ↔ 라우터 간 연동 구조를 완성하였다.



토폴로지

실습내용

• ESXi에서 vSwitch와 포트 그룹 생성 (sw1, sw2)
• PNETLab VM에 네트워크 어댑터 추가 연결
• PNETLab 각각의 네트워크(HQ, SECOND, THIRD)와 라우터(RT-1, RT-3, RT-5) 연동
• 라우터 인터페이스 설정 및 핑 테스트
• PNETLab 내 라우터와 ESXi VM 간 통신 성공



1. 가상 스위치 및 포트 그룹 생성

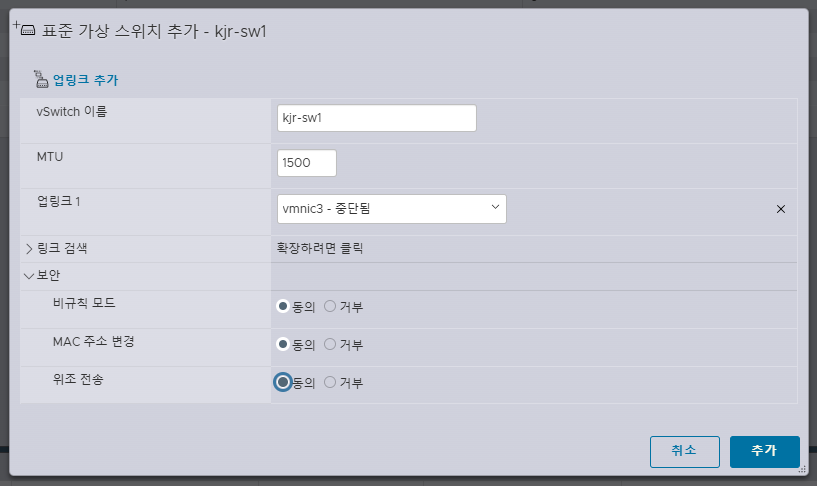

[네트워킹] - [표준 가상 스위치 추가]





sw1, sw2 가상 스위치 생성.



각 가상머신(SECOND, THIRD, PNET 서버)을 서로 다른 네트워크에 연결하기 위해 ESXi 내 가상 네트워크 역할을 하는 가상 스위치들을 생성하였다.





[네트워킹] - [포트 그룹 추가]





각 가상스위치 위에 포트 그룹 추가 (포트그룹 이름은 스위치와 동일하게 부여)





2. 네트워크 어댑터 연결

SECOND 가상머신에 sw1 네트워크 어댑터 연결





THIRD 가상머신에 sw2 네트워크 어댑터 연결

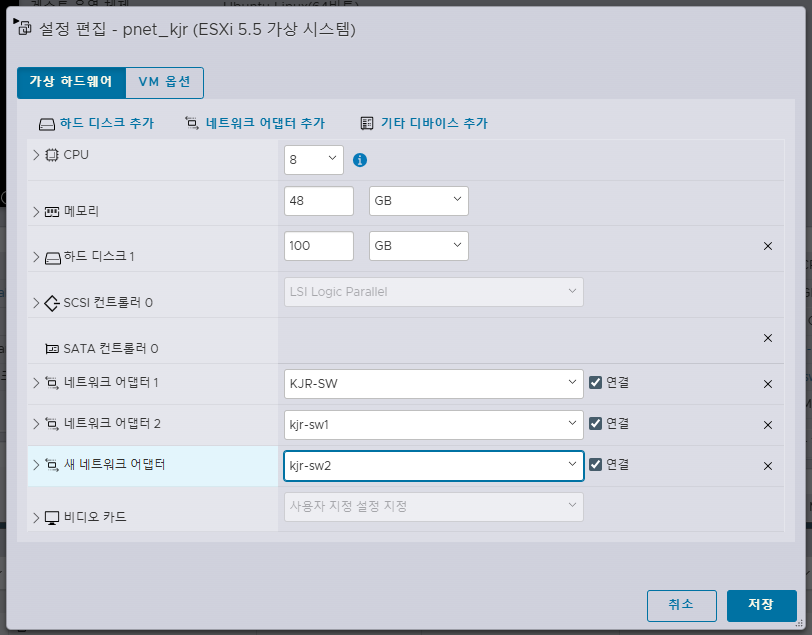

pnet 가상머신에 sw1, sw2 네트워크 어댑터 추가.

pnet 가상머신은 가상 스위치를 각각 매핑하여 PNETLab에서 네트워크 인터페이스와 연결 가능하도록 구성해야 한다.





3. PNETLab에서 네트워크 생성 및 라우터 설정

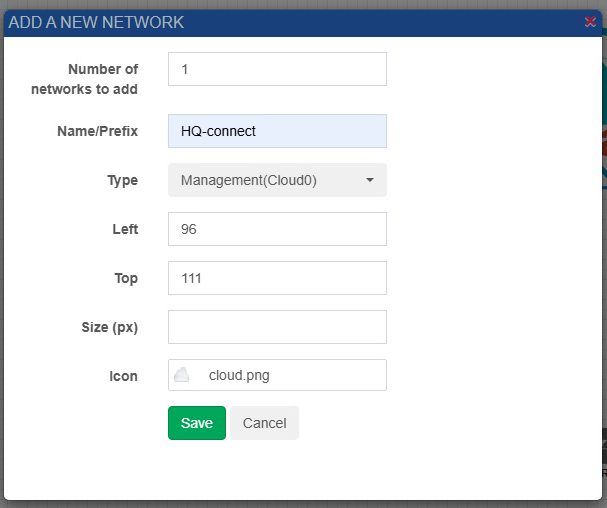

HQ-connect 네트워크 추가 (본사 서버)





HQ와 RT-1 연결





RT-1 라우터 인터페이스 IP 설정 및 핑 테스트



SECOND-connect 네트워크 추가 (광주 지사 서버)

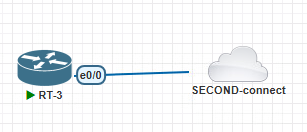

SECOND-connect와 RT-3 연결





RT-3 라우터 인터페이스 IP 설정 및 핑테스트

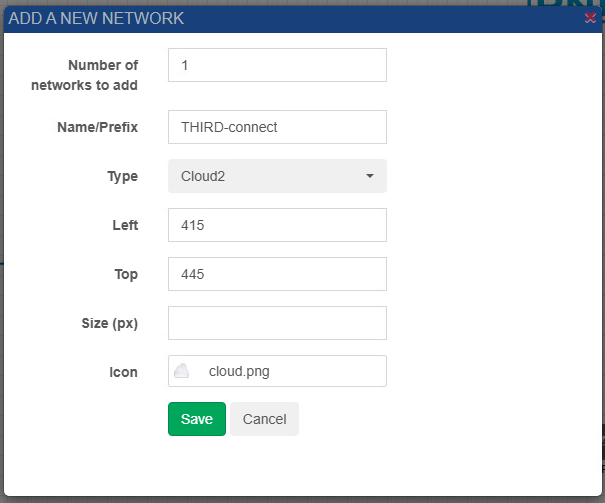

THIRD-connect 네트워크 추가 (뉴욕 지사 서버)





THIRD 서버와 RT-5 연결

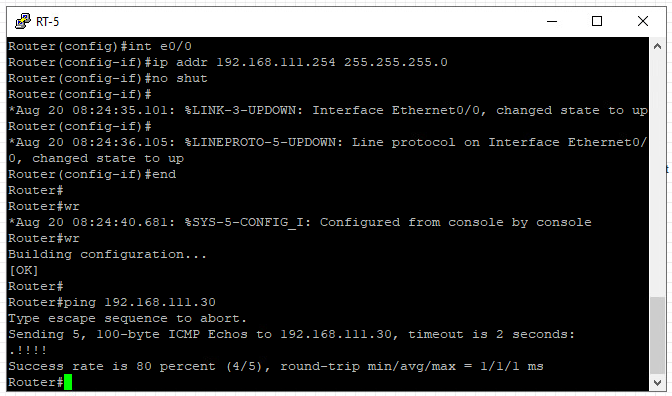

RT-5 라우터 인터페이스 IP 설정 및 핑 테스트



끝.
