저항값 읽는 법

* 저항값 읽는 법

저항값은 금색의 반대부터 색의 값을 읽는다.

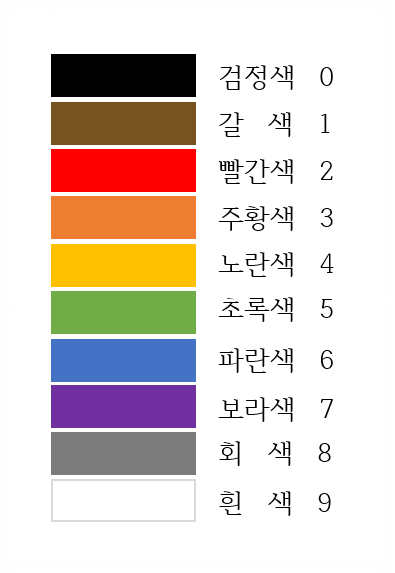

저항의 색과 값









* 표준 저항값

표준 저항값은 정확한 저항 값으로, 이 값은 오차 범위 내 고정된 값으로 제조된다.

E12와 E24는 각 12개, 24개의 저항값으로 이루어진 시리즈이다.



E12

10  15  22  33  47  68

12  18  27  39  56  82



E24

10  15  22  33  47  68

11  16  24  36  51  75

12  18  27  39  56  82

13  20  30  43  62  91



100K~1000K 옴 사이에는 E12 시리즈에 속하는 저항 값들은 아래와 같다.

100K  150K  220K  330K  470K  680K

120K  180K  270K  390K  560K  820K
